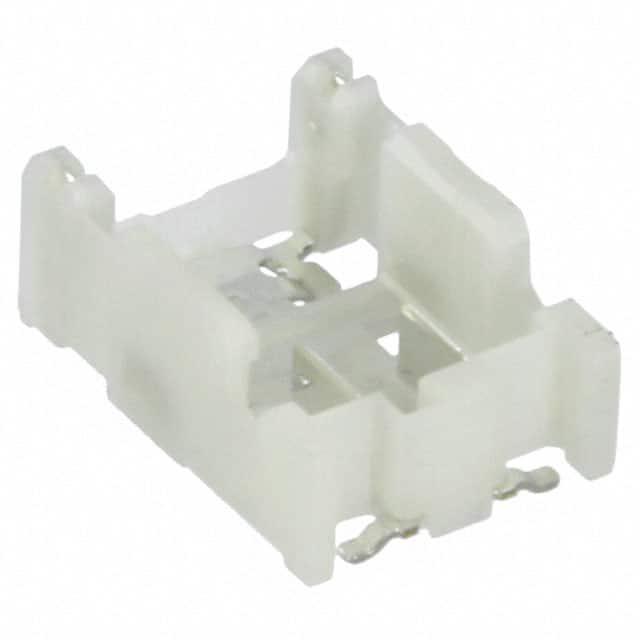

BM02B-LEHSS-A-TB(HF)

厂牌: JST
产品描述: 1.8mm pitch/For LED Lamp/Disconnectable Crimp style connectors
供应商型号: Q-BM02B-LEHSS-A-TB(HF)
供应商: 期货订购
标准整包数: 30600
JST 固态照明连接器 - 配件 BM02B-LEHSS-A-TB(HF)

BM02B-LEHSS-A-TB(HF)概述

    # LEH Connector 技术手册

    产品简介


    基本介绍
    LEH连接器是一种适用于LED灯的0.9mm间距、可拆卸式压接型连接器,广泛应用于LED照明领域。设计紧凑且低轮廓的外形,可以有效节省空间并确保操作的便利性。此连接器专为LED组件配套设计,提供出色的插拔性能和耐用性。
    主要功能
    - 高密度连接
    - 可靠的电气接触
    - 防错插入机制
    - 环保设计(符合RoHS标准)
    应用领域
    - LED照明设备
    - 工业控制面板
    - 智能家居设备
    - 车载电子系统

    技术参数


    规格说明
    - 电流额定值: 3A AC, DC (AWG #22)
    - 电压额定值: 300V AC, DC
    - 温度范围: -55°C 至 +105°C(包括电流施加时的温升)
    - 接触电阻:
    - 初始值: ≤10mΩ
    - 环境测试后: ≤20mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压能力: 800V AC/分钟
    - 适用导线:
    - 导体尺寸: AWG #26 至 #22
    - 绝缘外径: 0.95至1.3mm
    尺寸参数
    | 特性 | 规格 |

    | 配合高度 | 7.5mm |
    | 插针长度 | 3mm |
    | 接触端子长度 | 1.9mm |
    | 插头宽度 | 4.5mm |
    | 插座宽度 | 6.25mm |
    | 插针间距 | 1.8mm |
    环境适应性
    - 采用环保材料制造,无卤素,符合RoHS要求。
    - 耐高温高湿环境,适合工业级应用。

    产品特点和优势


    独特功能
    - 低轮廓设计: 专为LED照明优化,实现小型化和高效布局。
    - 防误插设计: 内置锁扣结构及方向防护,减少安装错误。
    - 侧向馈入机制: 支持从上方插入,方便与集成在设备中的LED安装PCB对接。
    市场竞争力
    - 符合国际环保标准,具有较强的市场接受度。
    - 高可靠性、长寿命,满足苛刻的工作条件需求。
    - 易于集成到现有电路板布局中,显著提升开发效率。

    应用案例和使用建议


    典型应用
    - LED台灯
    - 室内装饰灯带
    - 商业指示牌
    - 汽车内部照明
    使用建议
    1. 正确选择导线规格: 确保导线直径和绝缘层厚度与连接器匹配,避免因不匹配导致接触不良。
    2. 注意安装角度: 建议从上方垂直插入以防止机械损坏。
    3. 定期检查维护: 在极端环境下使用时,建议每隔一定周期进行接触点清洁处理。

    兼容性和支持


    兼容性
    LEH连接器能够与多种标准PCB板和导线组合使用,具体型号需参考数据表。
    厂商支持
    JST公司提供全面的技术文档和技术支持服务,确保客户顺利部署产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查导线压接是否符合要求,必要时调整压接工具设置。 |
    | 接触电阻偏高 | 清洁接口区域,确认没有氧化物或其他杂质附着。 |
    | 插头无法锁定 | 确认插头与插座对齐良好,尝试重新插入或更换连接器。 |

    总结和推荐


    产品评估
    LEH连接器凭借其紧凑的设计、卓越的电气性能以及广泛的适用范围,在LED照明行业中表现出色。它不仅满足了现代电子产品对于小型化和高性能的需求,还在环保方面做出了积极贡献。
    推荐意见
    我们强烈推荐LEH连接器用于任何需要高可靠性、低轮廓设计和易于维护的LED照明项目中。无论是在家庭、商业还是工业环境中,这款连接器都将是理想的选择。

BM02B-LEHSS-A-TB(HF)参数

参数
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BM02B-LEHSS-A-TB(HF)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM02B-LEHSS-A-TB(HF)数据手册

厂牌 PDF简要描述 下载
JST 固态照明连接器 - 配件 JST BM02B-LEHSS-A-TB(HF) BM02B-LEHSS-A-TB(HF)数据手册

BM02B-LEHSS-A-TB(HF)封装设计

查看详情并下载
Symbol
Footprint
3D Model
