首页  >  产品百科  >  B10B-PASK-1

B10B-PASK-1

厂牌: JST
产品描述: Header,Locking Ramp 2mm 1 10pin 3A 锡 通孔安装 22mm(长度)*5.3mm(高度)
供应商型号: JY-B10B-PASK-1
供应商: 云汉优选
标准整包数: 1

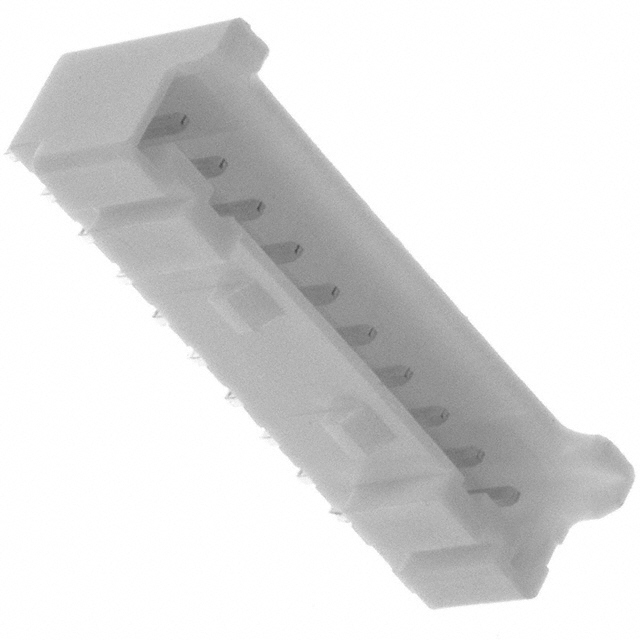

JST 矩形连接器 - 针座 - 公插针 B10B-PASK-1

B10B-PASK-1概述


    产品简介


    PA 家族系列/PA•PAF•PAL 连接器
    PA 家族系列连接器包含 PA(插头)、PAF(插座)和 PAL(端子)三种型号。这些连接器广泛应用于电子设备中的线缆与板卡之间的连接,具有高度可靠性和安全性。PA 家族系列的特点是2.0mm (.079") 的针间距,支持线缆到板卡的焊接式连接(通过压接和IDC技术)和线缆到线缆的连接(通过压接式连接)。

    技术参数


    - 电流额定值
    - PA 连接器:3A AC, DC (AWG#22)
    - PA 连接器(紧固安装型):3A AC, DC (AWG#22)
    - PAF 连接器:1.0A AC, DC (AWG#26)
    - PAL 连接器:3A AC, DC (AWG#22)
    - 电压额定值
    - PA 连接器:250V AC, DC
    - PA 连接器(紧固安装型):100V AC, DC
    - PAF 连接器:100V AC, DC
    - PAL 连接器:100V AC, DC
    - 温度范围
    - PA 家族系列:-25°C 到 +85°C (包括施加电流时的温度升高)
    - 接触电阻
    - 初始值/最大值:PA 家族系列:10mΩ
    - 环境测试后/最大值:PA 家族系列:20mΩ(PA 连接器为15mΩ)
    - 绝缘电阻
    - 最小值:1,000MΩ
    - 耐压能力
    - 800V AC/分钟
    - 适用导线
    - PA 连接器:AWG #28 至 #22
    - PAL 连接器:AWG #28 至 #22
    - PAF 连接器:AWG #26

    产品特点和优势


    - 安全锁定机制:具有防止意外断开的设计,适用于振动和应力环境下的稳定连接。
    - 可互换性:PA 和 PAF 插座可使用相同的插头和线缆配对半部分,便于更换。
    - 多重保护:PA 连接器采用箱形接触设计,提供稳定的接触性能,甚至在振动或低电流情况下。
    - 二次锁紧装置:增强安全性,即使部分插入或意外释放也能保持接触。
    - 自动化装配:PAF 插座分离的 ID 部分和安全锁定部分允许全自动装配,提高生产效率。
    - 金属应力缓解:接触部分具有金属应力缓解设计,能有效避免振动和冲击带来的直接应力。

    应用案例和使用建议


    应用案例
    - 汽车电子:在汽车电子设备中用于信号传输,如车身控制模块(BCM)。
    - 工业自动化:用于工厂自动化设备中的传感器和执行器连接。
    - 医疗设备:用于医疗监控设备的信号接口,确保高可靠性。
    使用建议
    - 在高振动环境中使用时,需确保连接器的安装位置稳固,以避免松动。
    - 定期检查连接器的状态,确保接触良好。
    - 在选择适用导线时,建议参考手册中的导线规格,并根据实际应用场景选择合适的型号。

    兼容性和支持


    - 兼容性:PA 家族系列连接器兼容多种标准,如UL1061。在应用时需注意选择符合要求的导线。
    - 支持和服务:如需无铅产品或更多信息,联系JST公司获取技术支持。同时,手册末尾提供了终端和连接器使用时的通用指导和注意事项。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查连接器和导线是否正确安装,确保接触面清洁,必要时重新压接或更换连接器。

    - 问题:连接不稳定
    - 解决方案:检查是否安装稳固,必要时调整锁紧装置或更换为带紧固功能的连接器。

    总结和推荐


    综上所述,PA 家族系列连接器具备优异的安全锁定机制、良好的接触性能和广泛的适用性,非常适合于各种高可靠性需求的应用场景。特别是其多重保护措施和自动装配能力使其在市场上具有较强的竞争力。因此,推荐在需要高可靠性和稳定性连接的应用场合中选用此系列连接器。

B10B-PASK-1参数

参数
间距-配接 2mm
额定电流 3A
颜色 -
针脚数 10pin
触头镀层 - 配接
排数 1
类型 Header,Locking Ramp
防护等级 -
触头镀层厚度 - 配接 -
长*宽*高 22mm(长度)*5.3mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

B10B-PASK-1厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B10B-PASK-1数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B10B-PASK-1 B10B-PASK-1数据手册

B10B-PASK-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4883
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.48
直接购买
加入购物车
