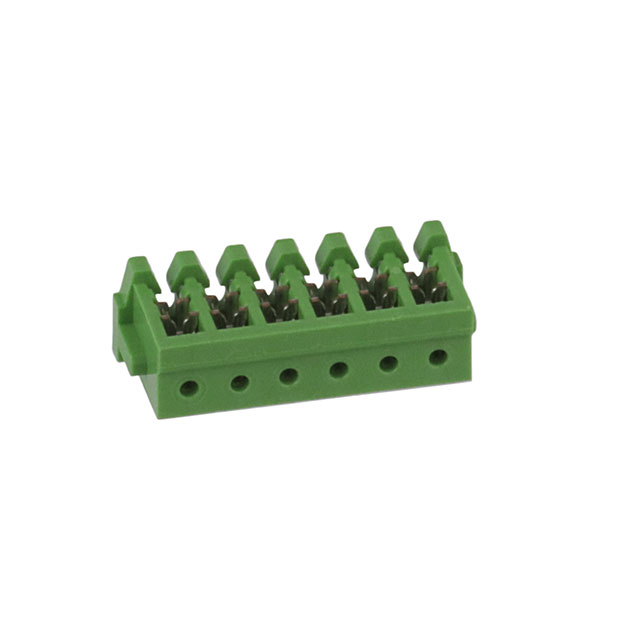

06ZR-8M-P

厂牌: JST
产品描述: 28 AWG Receptacle 1.5mm 1 6pin 锡 绿色 IDC 导线安装,自由悬挂,通孔安装 10.5mm(长度)*4.4mm(高度)
供应商型号: 26M-06ZR-8M-P
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 06ZR-8M-P

06ZR-8M-P概述

    Emboss Tape ZR CONNECTOR 技术手册解析

    产品简介


    Emboss Tape ZR CONNECTOR 是一款适用于紧凑型电路设计的断开式绝缘位移连接器(Disconnectable Insulation Displacement Connector),具有1.5mm的间距。它主要应用于各种需要可靠连接且能在严苛环境中工作的场合。由于其独特的结构设计和性能参数,这款连接器特别适合于汽车电子、工业自动化和消费电子等领域。

    技术参数


    - 电流额定值:0.7A(AC/DC,适用AWG #28导线)
    - 电压额定值:50V(AC/DC)
    - 温度范围:-25°C 到 +85°C(包含电流应用时的温升)
    - 接触电阻:初始值最大为20mΩ;环境测试后最大为30mΩ
    - 绝缘电阻:最小500MΩ
    - 耐压:500V AC/min
    - 适用导线:UL1571认证(对于其他UL风格的导线,请联系JST获取详细信息)
    - 导体:7股,镀锡处理
    - 绝缘外径:0.7mm 至 0.8mm(对于直径大于0.8mm的导线,请联系JST)

    产品特点和优势


    Emboss Tape ZR CONNECTOR 的独特功能包括:
    - 紧凑设计:适合空间受限的应用场合。
    - 双U槽绝缘位移部分:确保可靠的电气连接。
    - 三点夹持结构:增强机械稳定性。
    - 抗变形结构:即使在恶劣条件下也能保持稳定连接。
    - 兼容ZH插接端子:便于与其他标准插头配合使用。

    应用案例和使用建议


    - 应用场景:在汽车电子控制单元、工业自动化控制系统和智能家居设备中,这款连接器被广泛用于各种电路板之间的连接。
    - 使用建议:
    - 在安装过程中确保导线正确插入绝缘位移部分。
    - 使用专用工具进行压接操作,以保证连接质量。
    - 定期检查连接点是否有松动或损坏,及时更换。

    兼容性和支持


    - 兼容性:与ZH插接端子兼容,可以方便地替换或扩展现有连接系统。
    - 支持:如需更多技术支持和信息,请联系制造商JST,他们将提供详细的指导和帮助。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:确认导线是否完全插入,并重新进行压接操作。
    - 问题2:耐压测试不合格
    - 解决方案:检查连接器是否正确安装,确保所有连接点紧密贴合。

    总结和推荐


    Emboss Tape ZR CONNECTOR 以其出色的性能、可靠的连接能力和多样化的应用场景,成为电子元器件市场中的优秀选择。它不仅能够满足现代电子设备对连接器的各种要求,还能在复杂环境下提供稳定的连接保障。鉴于其广泛的应用领域和优异的表现,我们强烈推荐在需要可靠连接的电子项目中使用此款连接器。

06ZR-8M-P参数

参数
触头镀层厚度 -
类型 Receptacle
针脚数 6pin
电缆端接 IDC
颜色 绿色
排数 1
间距 1.5mm
线规 28 AWG
触头镀层
长*宽*高 10.5mm(长度)*4.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

06ZR-8M-P厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

06ZR-8M-P数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 06ZR-8M-P 06ZR-8M-P数据手册

06ZR-8M-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.25
10+ ¥ 1.04
100+ ¥ 0.9167
500+ ¥ 0.8529
1000+ ¥ 0.7731
2000+ ¥ 0.735
10000+ ¥ 0.706
库存: 48000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 1.25
