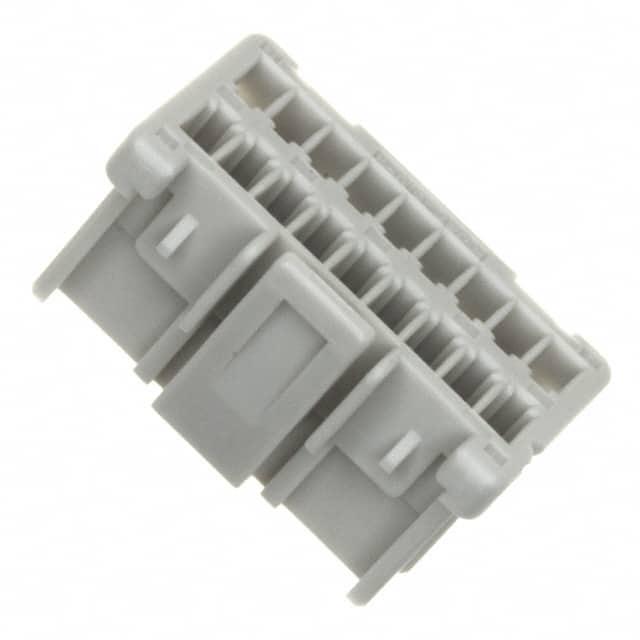

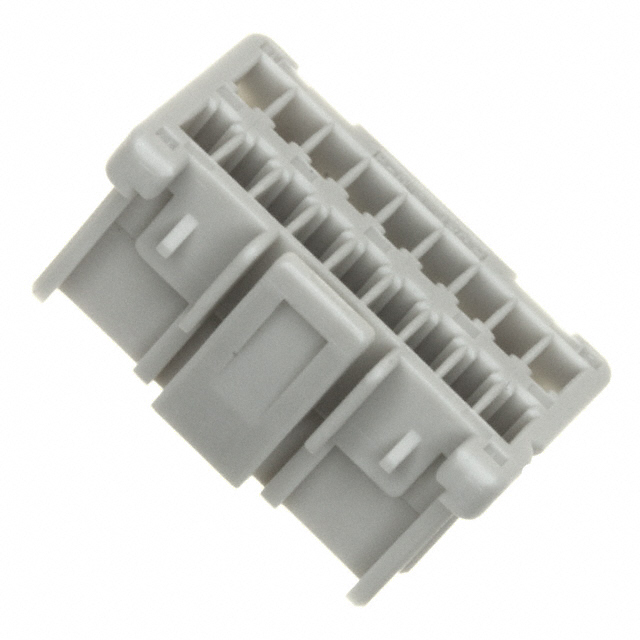

PNDP-18V-Z

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 18pin Female Socket 压接 乳白色 导线安装,自由悬挂,通孔安装
供应商型号: PNDP-18V-Z
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 外壳 PNDP-18V-Z

PNDP-18V-Z概述

    PND Connector 技术手册

    1. 产品简介


    PND Connector 是一款专为线对板连接设计的端子,具有2.0毫米间距的双排结构。它采用压接式连接,具有高密度布线能力。该产品具备优秀的操作性能、强大的抗外部力能力和可靠的锁定机制,适用于各种电子设备和系统中的连接需求。

    2. 技术参数


    - 电流容量:3A(AC/DC),适用于AWG #22的导线。
    - 电压等级:250V(AC/DC)。
    - 温度范围:-25°C至+85°C(包括施加电流时的温升)。
    - 接触电阻:
    - 初始值:最大10mΩ
    - 环境测试后:最大20mΩ
    - 绝缘电阻:最小1,000MΩ。
    - 耐电压:施加800VAC持续一分钟无击穿或闪络现象。
    - 适用导线范围:
    - 导体尺寸:AWG #28 至 AWG #22
    - 绝缘外径:φ0.76mm 至 φ1.5mm

    3. 产品特点和优势


    PND Connector 具备多种独特功能和优势:
    - 优秀的可操作性:低插入力设计,方便快捷安装。
    - 强大的抗外部力能力:提供稳定的连接,避免意外断开。
    - 安全锁定机制:防止反插和误插。
    - 兼容性设计:配备极化凸起,确保正确的连接方式。
    - 易于安装:支持嵌入式卡扣固定。

    4. 应用案例和使用建议


    PND Connector 在多种应用中表现优异,如通信设备、计算机外围设备、工业控制系统等。在实际应用中,建议严格按照技术手册指导进行安装,确保正确的操作方法以避免潜在问题。此外,考虑到环境因素的影响,需要选择合适的绝缘材料以适应不同的温度范围。

    5. 兼容性和支持


    PND Connector 符合RoHS2标准,适用于现代电子设备的设计。对于与其它组件的兼容性,建议在具体应用前咨询JST官方以获取详细信息。JST公司提供了详尽的技术文档和支持服务,包括在线资源和技术支持热线。

    6. 常见问题与解决方案


    - 问题:插拔困难。
    - 解决方案:确保按照正确的方法进行插拔操作,检查接触部位是否有杂质或损伤。
    - 问题:接触电阻过高。
    - 解决方案:检查导线和端子之间的连接是否牢固,必要时更换新的连接器或导线。
    - 问题:耐电压不足。
    - 解决方案:确认所选型号是否符合指定的耐电压要求,如有疑问可联系JST技术支持。

    7. 总结和推荐


    综上所述,PND Connector 是一款高性能、多功能且可靠性高的线对板连接器。其独特的锁定机制、良好的操作性能以及广泛的适用范围使其成为众多电子设备的理想选择。尽管价格可能稍高于同类产品,但考虑到其出色的性能和稳定性,我们认为值得推荐。为了确保最佳使用效果,请务必遵循官方指南并及时咨询专业支持。

PNDP-18V-Z参数

参数
针脚数 18pin
类型 Latch Lock,Receptacle
颜色 乳白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装
