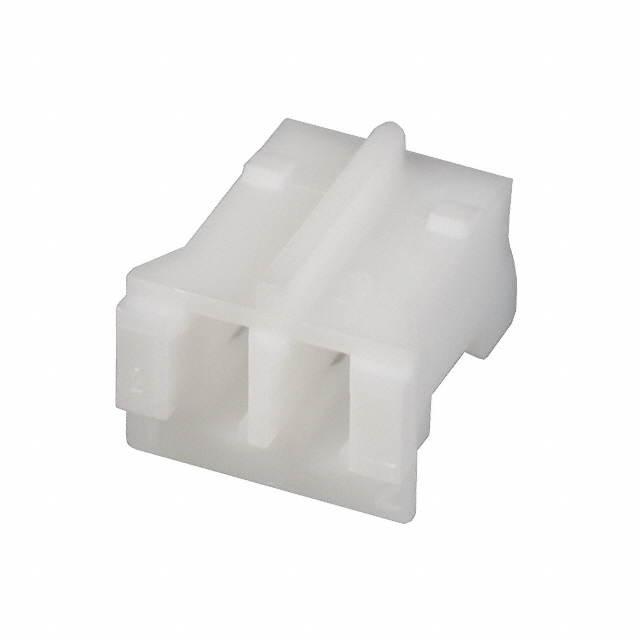

PHR-2

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 2路, 2mm节距, 1行
供应商型号: 26M-PHR-2
供应商: 云汉优选
标准整包数: 10
JST 矩形连接器 - 外壳 PHR-2

PHR-2概述

    PH Connector 技术手册解析

    1. 产品简介


    PH 连接器 是一种薄型低轮廓的2.0毫米间距连接器,安装后高度为8.0毫米,宽度为4.5毫米。它设计用于内部线缆与印刷电路板(PCB)的高密度连接。此款连接器具有体积小、可靠性高和成本低的特点,广泛应用于各种需要高密度连接的应用领域。

    2. 技术参数


    - 电流等级:2 A AC/DC (AWG #24)
    - 电压等级:100 V AC/DC
    - 温度范围:-25°C 至 +85°C(包括通电时的温度上升)
    - 接触电阻:初始值≤10 mΩ;环境测试后≤20 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用导线:AWG #32 至 #24
    - 适用PCB厚度:0.8至1.6毫米
    - 材料与表面处理:
    - 接触件:磷青铜,镀锡(回流焊接处理)
    - 外壳:PA 66,UL94V-0,天然(白色)

    3. 产品特点和优势


    - 可靠的接触:确保稳定的电气连接
    - 全屏蔽头:提供全面的保护,避免电磁干扰
    - PCB固定机制:确保连接器牢固地安装在PCB上
    - 表面贴装型号(SMT):便于自动化装配和大批量生产
    - 低成本:适合大规模生产应用
    - 适应不同需求:提供多种型号,适用于2至16个电路

    4. 应用案例和使用建议


    应用案例:这款PH连接器广泛应用于工业控制、通信设备、汽车电子、消费电子产品等领域。例如,在工业控制系统中,这些连接器可用于信号传输和电源分配。
    使用建议:
    - 在进行焊接前,应参照制造商提供的焊接指南以确保最佳的焊接效果。
    - 为了确保连接器的可靠连接,应定期检查和维护,尤其是在恶劣的工作环境下。
    - 针对不同的PCB材质和穿孔方法,需调整孔径大小。若使用硬质PCB材料,应加大孔径尺寸以确保良好的装配。

    5. 兼容性和支持


    - 兼容性:该产品可以与其他标准规格的电子元件和设备兼容,特别是在使用标准AWG导线和PCB的情况下。
    - 支持和维护:JST公司提供详尽的技术文档和支持服务。用户可以通过其官方网站获取更多关于终端和连接器处理的注意事项。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查接触件是否有污垢或磨损,清洁或更换有问题的部件。

    - 问题:焊接后出现焊点松动。
    - 解决方案:确认焊接温度和时间符合要求,使用适当的焊接工具和技术。

    7. 总结和推荐


    总结:PH连接器以其可靠的接触、紧凑的设计和广泛的适用范围,成为高密度连接应用的理想选择。该产品在不同领域的应用中表现出了出色的性能和耐用性,非常适合需要高密度连接的场合。
    推荐:基于其卓越的性能和广泛的适用性,强烈推荐在需要高密度连接的项目中使用PH连接器。用户应遵循制造商的指导以确保最佳的使用效果。

PHR-2参数

参数
排数 1
触头端接 压接
针脚数 2pin
类型 Detent Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 5.8mm*4.5mm*4.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

PHR-2厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PHR-2数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PHR-2 PHR-2数据手册

PHR-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1019
100+ ¥ 0.0692
500+ ¥ 0.057
1000+ ¥ 0.0485
5000+ ¥ 0.0451
10000+ ¥ 0.0405
库存: 103256
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 1.01
直接购买
加入购物车
