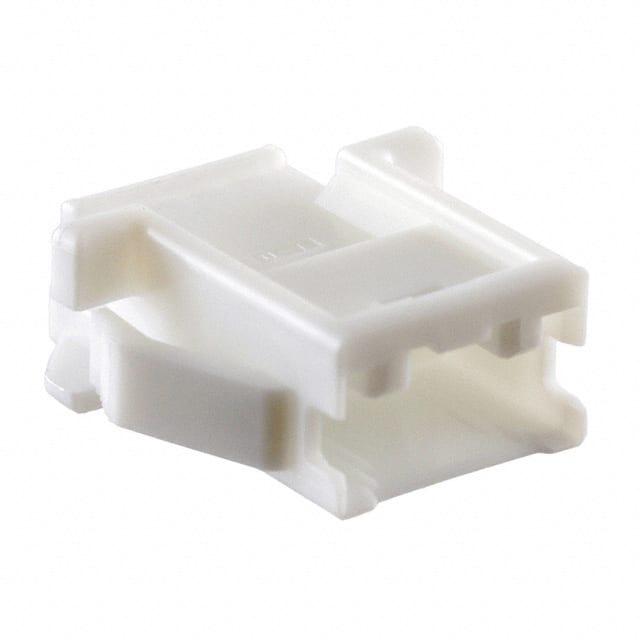

PNIRR-05V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 5pin Male Pin 压接 自然色 面板安装
供应商型号: J-PNIRR-05V
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 PNIRR-05V

PNIRR-05V概述

    PNI CONNECTOR 技术手册概述

    产品简介


    PNI CONNECTOR 是一种具有 2.0 mm 节距的可分离式压接型线对线连接器,适用于自由悬挂和面板安装的应用场景。其独特的设计使其成为一种高效、可靠的选择,广泛应用于通信设备、工业自动化和消费电子产品等领域。

    技术参数


    - 节距:2.0 mm
    - 电流容量:3 A AC/DC (AWG #22)
    - 电压等级:100 V AC/DC
    - 工作温度范围:-25°C 至 +85°C
    - 接触电阻:初始值 ≤ 15 mΩ;环境测试后 ≤ 25 mΩ
    - 绝缘电阻:≥ 1,000 MΩ
    - 耐压测试:800 VAC/分钟
    - 适用导线范围:AWG #28 至 #22
    - 面板厚度适用范围:0.5 至 2.0 mm

    产品特点和优势


    PNI CONNECTOR 的核心优势在于其可靠的锁定结构和方便操作的设计:
    - 防脱落结构:通过内部锁止机构确保稳定连接。
    - 手指友好的设计:便于人工操作。
    - 适配多种安装方式:自由悬挂及面板安装均可轻松实现。
    - 环保合规:符合 RoHS2 标准,无铅无卤,满足环保要求。

    应用案例和使用建议


    PNI CONNECTOR 广泛应用于工业控制、医疗设备和汽车电子等领域。例如,在智能家居中,该连接器可用于传感器与控制器之间的数据传输。为了优化性能,建议:
    1. 在高振动环境下,增加额外的固定措施以防止松动。
    2. 定期检查连接器的状态,确保长期稳定的运行。

    兼容性和支持


    PNI CONNECTOR 支持多种自动压接工具,如 AP-K2N MKS-L 等。厂商提供全面的技术文档和技术支持,确保客户能够顺利集成到现有系统中。

    常见问题与解决方案


    1. 问题:连接器插拔困难
    解决方案:检查接触表面是否有污垢或损伤,必要时清洁或更换零件。
    2. 问题:连接松动
    解决方案:重新压接连接器或将锁止机构复位。

    总结和推荐


    PNI CONNECTOR 是一款高效且可靠的电子连接解决方案,适合各种严苛的工作环境。其易于操作的设计和良好的电气性能使其在市场上具有较强的竞争力。强烈推荐给需要高性能连接器的客户,尤其是在空间有限或振动频繁的环境中使用。
    通过以上详细分析,可以看出 PNI CONNECTOR 在技术参数、应用范围及用户友好度上都表现出色,是值得信赖的产品选择。

PNIRR-05V参数

参数
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Latch Lock,Receptacle
安装方式 面板安装
零件状态 在售
包装方式 散装

PNIRR-05V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PNIRR-05V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PNIRR-05V PNIRR-05V数据手册

PNIRR-05V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 3.3578
500+ ¥ 0.7923
库存: 9673
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 67.15
