首页  >  产品百科  >  03T-JWPF-VSLE-S

03T-JWPF-VSLE-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 3路, 2mm节距, 1行
供应商型号: 26M-03T-JWPF-VSLE-S
供应商: 云汉优选
标准整包数: 1

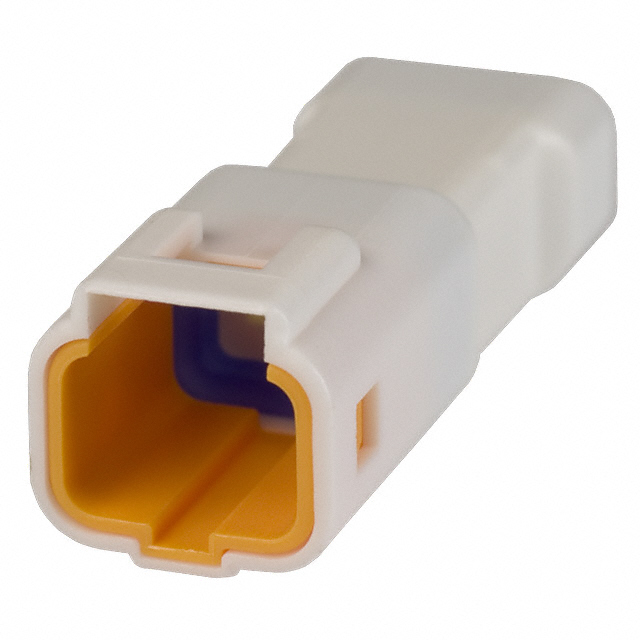

JST 矩形连接器 - 外壳 03T-JWPF-VSLE-S

03T-JWPF-VSLE-S概述

    JWPF Connector:防水型线对线连接器

    1. 产品简介


    JWPF 连接器是防水型线对线连接器,特别适用于需要高度防水的应用场合。这种连接器采用 IPX7 级别的防水等级(JIS C 0920),能够在恶劣环境下保证可靠的数据传输。JWPF 连接器符合 UL94V-0 等级的防火标准,具有出色的耐热和阻燃性能。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | 3A AC, DC (AWG #22) |
    | 额定电压 | 100 V AC, DC |
    | 工作温度范围 | -55˚C 至 +85˚C |
    | 接触电阻 | 初始值/最大 10 mΩ,测试后/最大 15 mΩ |
    | 绝缘电阻 | 最小 1,000 MΩ |
    | 耐压强度 | 1,000 VAC/分钟 |
    | 适用导线规格 | AWG #26 至 #22 (0.13 mm² 至 0.33 mm²) |
    | 导线绝缘外径范围 | 1.4 mm 至 1.7 mm |

    3. 产品特点和优势


    - 防水性能:采用 IPX7 防水等级,能在完全浸没于水下 1 米的情况下保持正常工作。
    - 密封设计:包含密封橡胶圈、实心橡胶密封件和双弹簧结构,确保高可靠性。
    - 安全锁定机制:提供内部和外部锁止结构,保障连接稳固。
    - 材料质量:采用UL94V-0等级的PBT材料,具备优异的防火和阻燃性能。

    4. 应用案例和使用建议


    JWPF 连接器广泛应用于工业自动化、汽车电子、消费电子等领域。对于那些需要在恶劣环境中确保稳定数据传输的应用场景尤其适合。
    使用建议:
    - 在组装时确保密封件正确安装以达到最佳防水效果。
    - 定期检查连接器和密封部件的状态,避免长期暴露在极端环境导致损坏。

    5. 兼容性和支持


    - JWPF 连接器支持自动化的装配工艺,可以配合特定型号的压接机和模具进行高效生产。
    - 如需更多详细信息或技术支持,请联系 JST 厂商获取专业帮助。

    6. 常见问题与解决方案


    - 问题:无法实现防水效果
    - 解决方案:检查并确保所有密封件均已正确安装且未损坏。
    - 问题:接触不良
    - 解决方案:清洁接触面,必要时重新压接端子。
    - 问题:无法正常锁止
    - 解决方案:确认内部锁止机构和外壳锁紧结构都已安装到位。

    7. 总结和推荐


    JWPF 连接器以其出色的防水性能、卓越的可靠性和广泛的应用领域,在市场上具备显著的竞争优势。强烈推荐该产品用于需要在严苛环境下工作的应用场景。

03T-JWPF-VSLE-S参数

参数
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Holder,Plug
长*宽*高 9mm*8.4mm*25.8mm
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 散装

03T-JWPF-VSLE-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

03T-JWPF-VSLE-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST 03T-JWPF-VSLE-S 03T-JWPF-VSLE-S数据手册

03T-JWPF-VSLE-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.8321
10+ ¥ 4.6466
100+ ¥ 3.9848
500+ ¥ 3.4547
1000+ ¥ 3.0606
3000+ ¥ 2.8132
库存: 22904
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 5.83
