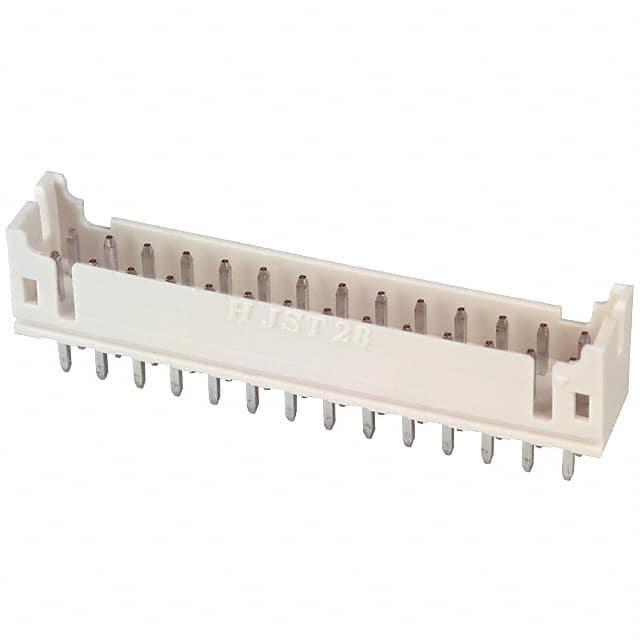

B28B-PHDSS(LF)(SN)

厂牌: JST
产品描述: JST 2.0mm间距28p双排排针 线对板连接器, PHD系列, 直角, 通孔安装
供应商型号: B28B-PHDSS(LF)(SN)
供应商: 国内现货
标准整包数: 250
JST 矩形连接器 - 针座 - 公插针 B28B-PHDSS(LF)(SN)

B28B-PHDSS(LF)(SN)概述

    PHD Connector:高密度、低剖面连接器

    1. 产品简介


    PHD连接器是一种适用于多种应用场景的连接器,采用2.0毫米间距的断开式压接设计。此系列连接器分为单排和双排版本,广泛应用于高密度和低剖面连接需求中。通过独特的顶部和侧面进入型设计,可以灵活适应不同的安装要求。连接器采用磷青铜材料,并进行锡镀层处理,具备出色的接触稳定性和可靠性。此外,PHD连接器符合RoHS2标准,有助于环境保护和健康安全。

    2. 技术参数


    - 电流等级:3 A(交流/直流)(22号线规)
    - 电压等级:250 V(交流/直流)
    - 工作温度范围:-25°C至+85°C(包括施加电流后的温度上升)
    - 接触电阻:初始值≤10 mΩ,环境测试后≤20 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压能力:800 VAC/分钟
    - 适用电线规格:28号至22号线规
    - 适用PC板厚度:1.6 mm

    3. 产品特点和优势


    - 紧凑型设计:适用于高密度布线的场合。
    - 可靠的接触:保证在各种环境下良好的电气连接。
    - 全遮蔽插头:防止外界干扰,提升电磁兼容性。
    - 多规格选择:根据实际需求提供不同规格的产品,满足多样化应用需求。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于消费电子产品、通讯设备、工业自动化等领域,特别是在对空间有限制但需要高密度连接的地方。
    - 使用建议:为确保最佳性能,在使用时需参照制造商提供的详细安装指南和预防措施。特别是在焊接过程中,需要注意焊点的位置及温度控制,避免对连接器造成损坏。

    5. 兼容性和支持


    - 兼容性:适用于多种PC板厚度,且可通过更换不同型号以适应不同应用需求。
    - 技术支持:如有需要,可直接联系制造商获取全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题一:连接器在长时间使用后出现接触不良现象。
    - 解决方案:检查是否有灰尘或其他杂质积累在接点处,必要时清理接点并重新安装。

    - 问题二:在焊接过程中发现部分接点虚焊。
    - 解决方案:确认焊接工艺参数正确无误,并使用适当的焊接工具及材料。

    7. 总结和推荐


    综上所述,PHD连接器以其紧凑的设计、可靠的接触性能以及广泛的适用性成为高密度连接解决方案的理想选择。无论是从技术水平还是市场表现来看,这款产品都展现出了卓越的竞争力。因此,我们强烈推荐将其作为优先考虑的连接解决方案之一。对于需要高密度和低剖面连接的应用场景来说,PHD连接器无疑是一个值得信赖的选择。

B28B-PHDSS(LF)(SN)参数

参数
针脚数 28pin
间距-配接 2mm
排数 2
排距 2mm
额定电流 3A
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Detent Lock,Header
颜色 -
长*宽*高 29.9mm(长度)*5mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B28B-PHDSS(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B28B-PHDSS(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B28B-PHDSS(LF)(SN) B28B-PHDSS(LF)(SN)数据手册

B28B-PHDSS(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
