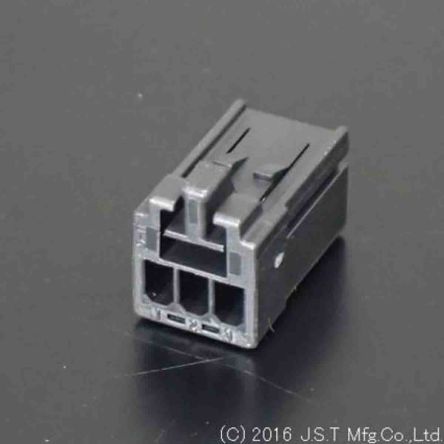

J21SF-03V-KX-L

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 3路, 2.5mm节距, 1行
供应商型号: 26M-J21SF-03V-KX-L
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 J21SF-03V-KX-L

J21SF-03V-KX-L概述

    JFA CONNECTOR J2000 SERIES 技术手册解析

    产品简介


    JFA CONNECTOR J2000系列是一种适用于电线到板及线到线连接的2.5毫米间距的可分离式压接连接器。这一系列的连接器旨在为电子设备的小型化设计提供解决方案。根据所需的应用场合,可以选择中心锁紧或侧面锁紧两种方式。值得注意的是,所有的JFA连接器J2000系列的插座接触点都是通用的。

    技术参数


    - 额定电流: 最大4.6A(交流/直流),具体取决于型号(例如:3个电路/20号电线为4.6A)。
    - 电压等级: 250V(交流/直流)
    - 温度范围: -55°C至+105°C(含电气通电时产生的温度上升)
    - 耐压: 1500V AC/分钟
    - 适用导线范围: 28号至20号电线(0.08至0.75平方毫米)
    - 适用印制电路板厚度: 1.6毫米

    产品特点和优势


    1. 双弹簧结构确保了可靠的接触和长久的使用寿命。
    2. 两种锁定方法提供了更大的灵活性和更稳定的连接。
    3. 插头卡扣设计提供清晰的“咔哒”感,便于快速安装与检查。
    4. 高性能材料: 接触点采用高导电率的铜合金,表面经过镍底镀层处理,选择性镀金,以增强耐用性和抗腐蚀能力。
    5. UL认证材料: 外壳采用玻璃填充PBT,符合UL94V-0标准的黑色塑料,保证长期安全性和可靠性。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统
    - 工业自动化设备
    - 医疗器械
    使用建议:
    - 在高温或低温环境下使用时,需考虑温度对电气特性的影响。
    - 安装过程中,确保接头完全锁紧,避免松动导致的安全隐患。
    - 使用适当的工具进行压接操作,避免损坏接触点。

    兼容性和支持


    - 该产品已通过RoHS2认证,确保环保要求。
    - 提供多种类型的连接器(单排、双排、模块型),以满足不同应用需求。
    - 厂商提供技术支持,详细指导如何使用和维护产品。

    常见问题与解决方案


    - 问题: 插拔次数过多后接触不良。
    - 解决方案: 定期检查连接器的清洁度,确保无灰尘或杂质影响接触质量。必要时重新进行压接操作。
    - 问题: 温度过高导致的性能下降。
    - 解决方案: 确保安装环境中散热良好,避免长时间暴露于高温条件下。如无法改善,则需更换更适合高温度环境的产品。

    总结和推荐


    JFA CONNECTOR J2000系列凭借其优秀的电气特性和广泛的适用性,在电子设备的小型化进程中展现出了极高的性价比。其独特的双弹簧设计和多种锁定方法不仅提升了可靠性,还极大方便了用户的安装和维护。对于追求高效能和高可靠性的应用场合,强烈推荐使用JFA CONNECTOR J2000系列连接器。

J21SF-03V-KX-L参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
长*宽*高 8.9mm(长度)*15.45mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
