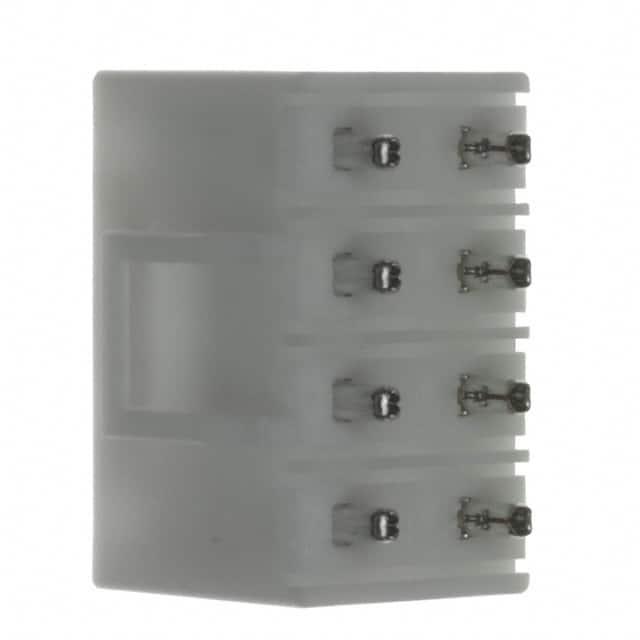

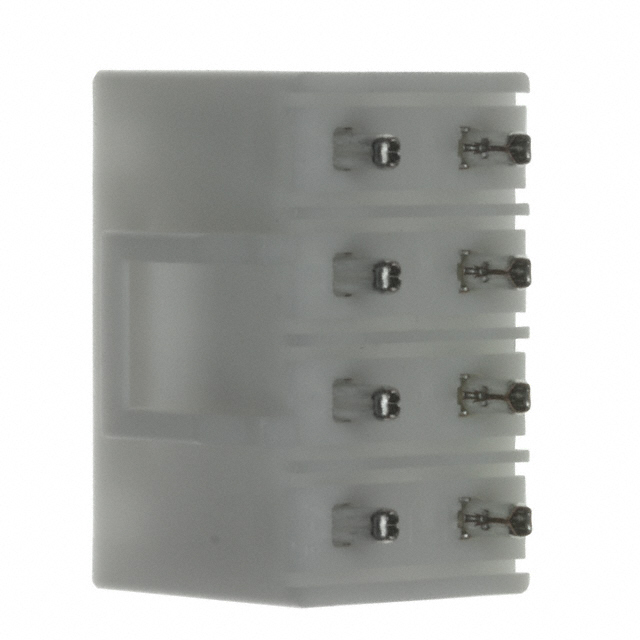

B08P-VL

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Header,Latch Holder 2 8pin Male Pin 通孔安装 26.2mm(长度)*18mm(高度)
供应商型号: 14M-B08P-VL
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 B08P-VL

B08P-VL概述

    VL Connector 技术手册概述

    产品简介


    VL 连接器是一种专为大电流设计的6.2mm间距线对线及线对板连接器。它具备两种类型的锁定机制——外锁和内锁,确保接触稳定并防止误拔插。这种连接器既适用于线对线连接,也适用于线对板连接,适用于多种大电流应用场景。

    技术参数


    - 电流等级: 交流或直流20A
    - 电压等级: 交流或直流600V
    - 温度范围: -25°C 至 +90°C(包括电路运行时的温升)
    - 接触电阻: 初始值≤7mΩ;经过环境测试后≤10mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压强度: 2,000VAC/分钟
    - 适用线径: AWG#22至#12
    - 适用PCB厚度: 1.6mm

    产品特点和优势


    - 双重锁定机制: 外部锁定和内部锁定有效防止接触不充分和意外脱落。
    - 高电流处理能力: 设计用于处理高达20A的大电流,适用于电源系统和其他需要高可靠性的应用场合。
    - 宽广的工作温度范围: 能够在极端环境中稳定工作,适应各种工业和商业应用。
    - 出色的绝缘和耐压性能: 高绝缘电阻和高强度耐压性能确保安全稳定的应用。

    应用案例和使用建议


    VL 连接器广泛应用于汽车电子、工业自动化控制、通信设备等领域。特别是在电动汽车充电站、服务器机柜、大型电机控制系统中有着卓越表现。建议在使用时,严格按照技术手册的安装指导进行操作,避免在超过额定电流的情况下并联分流,以确保系统的稳定性和可靠性。

    兼容性和支持


    VL 连接器采用标准化设计,与同类电子元件具有良好的兼容性。厂商提供全面的技术支持和维护服务,具体联系JST公司获取详细资料和技术文档。

    常见问题与解决方案


    1. 如何确认连接器是否安装正确?
    - 确认安装后是否有明显的卡扣声,并检查连接器是否稳固无松动。

    2. 若电流异常偏高,可能的原因是什么?
    - 检查连接器是否正确连接,线路是否完好无损,以及是否符合最大额定电流的要求。

    3. 连接器在低温环境下工作时出现问题怎么办?
    - 在极端低温条件下,确认所使用的材料是否符合低温工作要求,并参考JST公司的技术文档进行相应的预处理。

    总结和推荐


    VL 连接器以其强大的电流处理能力和高度的可靠性,在大电流应用领域表现出色。它的双锁定机制、宽泛的工作温度范围和优秀的绝缘性能使其在市场上具有很强的竞争力。总的来说,对于需要高电流、高稳定性的应用场景,我们强烈推荐使用VL连接器。

B08P-VL参数

参数
排数 2
触头端接 -
针脚数 8pin
类型 Header,Latch Holder
颜色 -
触头类型 Male Pin
紧固类型 -
长*宽*高 26.2mm(长度)*18mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

B08P-VL厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B08P-VL数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST B08P-VL B08P-VL数据手册

B08P-VL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7506
10+ ¥ 5.1533
30+ ¥ 4.5249
100+ ¥ 4.3992
300+ ¥ 4.2307
1000+ ¥ 4.1075
库存: 3
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 5.75
直接购买
加入购物车
