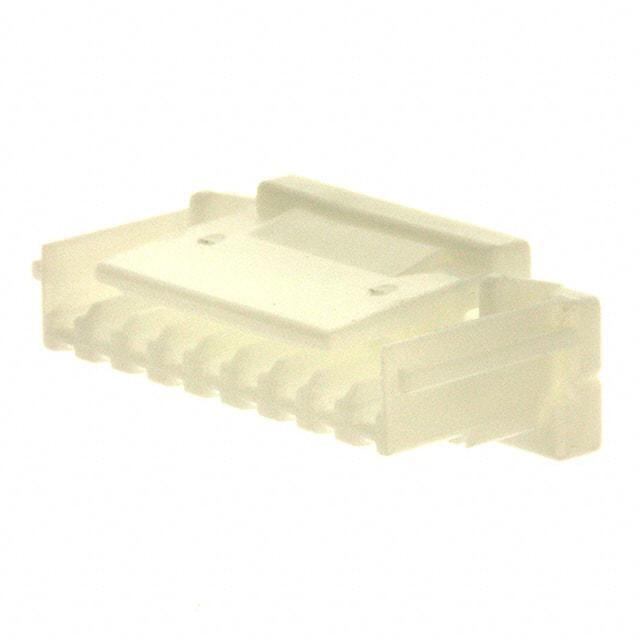

ZER-09V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 1 9pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 15.3mm(长度)*5.7mm(宽度)
供应商型号: J-ZER-09V-S
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 ZER-09V-S

ZER-09V-S概述


    产品简介


    产品概述
    本文介绍了JST公司的ZE CONNECTOR系列电子元器件,这是一款专门用于工业控制和通信系统的1.5 mm间距的断开式压接型连接器。该系列连接器具有多种电路数量配置,可适用于广泛的工业应用领域。
    主要功能
    - 1.5 mm标准间距设计,方便安装和布线
    - 具备锁紧结构,确保安全可靠的连接
    - 可通过顶部和侧面进行插入
    应用领域
    - 工业自动化控制系统
    - 通信设备
    - 汽车电子系统
    - 消费电子产品

    技术参数


    | 参数 | 规格 |

    | 电流容量 | 2 A AC/DC (AWG #22) |
    | 电压等级 | 100 V AC/DC |
    | 温度范围 | -25℃ 至 +85℃ |
    | 接触电阻 | 初始值 ≤ 20 mΩ,环境测试后 ≤ 40 mΩ |
    | 绝缘电阻 | ≥ 500 MΩ |
    | 耐压测试 | 500 VAC/分钟 |
    | 额定线缆尺寸 | AWG #30 至 AWG #22 |

    产品特点和优势


    独特功能
    - 锁紧结构:确保连接器的可靠性和稳定性。
    - 压接接触:采用叉形插头,提供良好的接触体验和牢固的连接操作。
    - 环保合规:符合RoHS2标准,适用于对环保要求较高的应用场合。
    市场竞争力
    - 广泛的应用范围:适用于多个行业,具有高度的灵活性和适应性。
    - 高可靠性:经过严格的测试验证,保证长期稳定运行。
    - 易于安装:简化了装配过程,提高了生产效率。

    应用案例和使用建议


    应用场景
    - 工业自动化控制面板:该连接器可用于各种自动化设备和控制系统的信号传输,确保控制信号的可靠传递。
    - 汽车电子模块:如车载诊断系统和动力管理系统,利用该连接器实现模块间的高效数据传输。
    使用建议
    - 在使用过程中,务必严格按照制造商的安装指南进行操作,以避免安装不当导致的问题。
    - 定期检查连接器的工作状态,确保其始终处于最佳工作状态。

    兼容性和支持


    兼容性
    - 该连接器适用于不同类型的PCB布局和组装布局,确保了广泛的适用性。
    - 支持顶部和侧面两种插入方式,增强了其在不同应用场景下的灵活性。
    厂商支持
    - 请访问JST官方网站获取详细的产品信息和安装指南。
    - 如有任何疑问或需要技术支持,请联系JST的技术支持团队。

    常见问题与解决方案


    常见问题
    - 接触不良:可能是由于线缆压接不正确造成的。
    - 耐压性能不足:需要检查是否在规定的电压范围内使用。
    - 接触电阻过高:可能是因为氧化或者腐蚀导致,需要清洁和重新压接。
    解决方案
    - 检查压接质量:确保线缆正确压接到位,使用合适的压接工具。
    - 检查耐压条件:确保在规定范围内使用,如果超过最大耐压值,应更换合适的部件。
    - 清洁并重新压接:使用适当的清洁剂清除氧化物或污垢,然后重新进行正确的压接。

    总结和推荐


    综合评价
    - 主要优点:
    - 高可靠性
    - 广泛的兼容性
    - 符合RoHS2标准,环保友好
    - 易于安装和维护
    - 推荐意见:
    - 推荐使用,特别适合需要高度可靠性且环保的应用场合。该连接器具有出色的技术性能和广泛的应用范围,可以满足绝大多数工业控制和通信系统的需求。
    总之,JST公司的ZE CONNECTOR系列产品以其优异的技术性能、高可靠性及广泛应用,成为工业控制和通信系统的理想选择。

ZER-09V-S参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 9pin
类型 Latch Holder,Receptacle
长*宽*高 15.3mm(长度)*5.7mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

ZER-09V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。
