首页  >  产品百科  >  PUDP-26V-S

PUDP-26V-S

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: Conn Housing RCP 26 POS 2mm Crimp ST Cable Mount Natural Bag
供应商型号: 26M-PUDP-26V-S
供应商: 云汉优选
标准整包数: 1

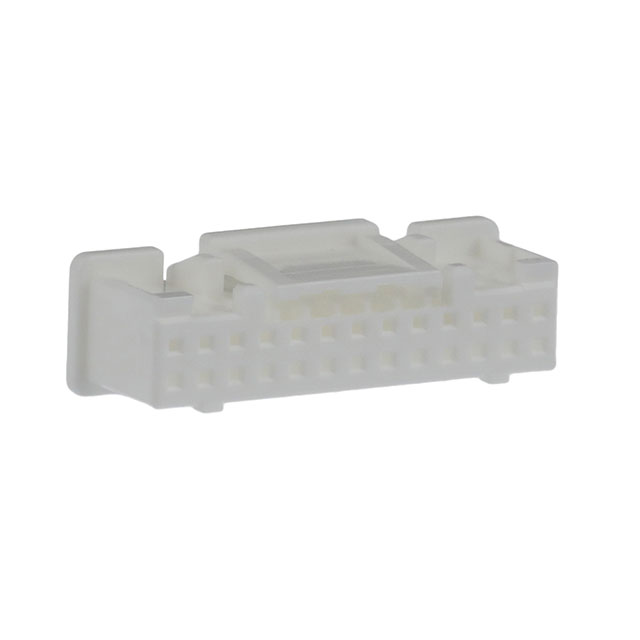

JST 端子 - 端子壳体 PUDP-26V-S

PUDP-26V-S概述

    PUD Connector 2.0 mm Pitch Disconnectable Crimp Style Connectors

    1. 产品简介


    PUD Connector 是一款具有2.0毫米间距、可拆卸式压接型连接器。设计时注重安全锁定装置,能够适应低插入力而保证稳定电连接。该连接器适用于印刷电路板到线缆的连接,特别适合需要高可靠性和优异操作性的场合。广泛应用于各种电子设备和系统中,如通信设备、工业自动化、消费电子产品等领域。

    2. 技术参数


    - 电流额定值:3A AC/DC (AWG #22)
    - 电压额定值:250V AC/DC
    - 温度范围:-25℃ 至 +85℃(包含施加电气负载时的温升)
    - 接触电阻:初始值/最大10 mΩ;经过环境测试后/最大20 mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用导线:导体尺寸/AWG #28至#22
    - 绝缘外径/0.76至1.5 mm

    3. 产品特点和优势


    - 高可靠性接触:确保稳定的电连接。
    - 优越的操作性:易于安装和拆卸。
    - 安全锁定结构:即使连接器被包裹在一个高度限制的壳体内,也可以轻松解锁。
    - 极化键位:用于PC板上的安装对准,避免插反。

    4. 应用案例和使用建议


    - 应用案例:PUD Connector 在多种应用中均有出色表现,例如在通信设备中的信号传输、工业自动化系统的控制信号传递等。
    - 使用建议:在安装时应遵循手册中的指导,确保正确连接导线和连接器。考虑到不同型号的PCB和穿刺方法可能有所不同,具体安装尺寸应以供应商提供的指导为准。

    5. 兼容性和支持


    - 兼容性:PUD Connector 可与其他标准电子元器件和设备兼容。详细的兼容信息请联系JST获取。
    - 支持和维护:厂商提供全面的技术支持,包括详细的操作指南和售后服务。如果需要全自动压接装置,也可联系JST咨询。

    6. 常见问题与解决方案


    - 问题1:安装过程中出现接触不良。
    - 解决办法:检查并确保导线正确压接到连接器上,且安装位置准确。
    - 问题2:接触电阻过大。
    - 解决办法:确认所有连接部分无灰尘和污垢,并确保压接紧密。
    - 问题3:无法正常解锁。
    - 解决办法:检查锁定装置是否受阻碍,或者尝试轻微推动解锁按钮。

    7. 总结和推荐


    PUD Connector 在可靠性、易用性和环境适应性方面表现出色。它不仅适用于多样化的应用需求,而且在操作简便性上也提供了显著的优势。如果您正在寻找一款高效可靠的电子连接器,PUD Connector 是一个值得考虑的选择。总体而言,我强烈推荐使用这款连接器。

PUDP-26V-S参数

参数
长*宽*高 24mm(长度)*9.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

PUDP-26V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PUDP-26V-S数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST PUDP-26V-S PUDP-26V-S数据手册

PUDP-26V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
