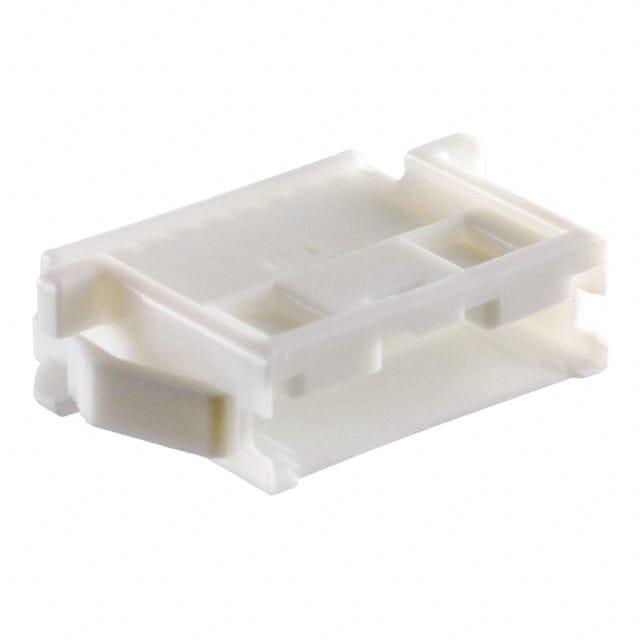

PNIRR-10V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 10pin Male Pin 压接 自然色 面板安装
供应商型号: PNIRR-10V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 PNIRR-10V

PNIRR-10V概述

    PNI Connector 技术手册

    产品简介


    PNI Connector 是一种2.0毫米间距的可断开式压接型线对线连接器。它具备不完整的插合防止机制,适用于多种电子设备和系统中。该连接器采用惰性锁结构设计,能够确保在各种面板上稳定安装。其独特的设计使得操作更加方便,同时具备牢固的锁定结构和二次保持机制,保证了连接的可靠性和稳定性。

    技术参数


    以下是PNI Connector的主要技术规格和性能参数:
    - 电流额定值:3 A AC/DC(适用于AWG #22)
    - 电压额定值:100 V AC/DC
    - 温度范围:-25°C 至 +85°C(包含电气电流施加时的温升)
    - 接触电阻:初始值 ≤15 mΩ,环境测试后 ≤25 mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用电线:AWG #28 至 #22
    - 适用面板厚度:0.5 至 2.0 毫米
    - RoHS2 合规

    产品特点和优势


    PNI Connector 具备以下独特功能和优势:
    - 惰性锁结构:确保连接稳固且不易意外断开。
    - 易于操作的设计:人性化设计使操作更加简便。
    - 安全可靠的锁定结构:保证连接的可靠性。
    - 适合多种面板安装:灵活的安装选项适应不同应用场景。
    - 二次保持机制:提高连接器的安全性和可靠性。
    这些特点使得PNI Connector 在各种应用场景中表现卓越,特别是在需要高度可靠连接的场合中。

    应用案例和使用建议


    PNI Connector 适用于广泛的工业和消费电子应用,例如:
    - 智能家居设备:确保设备间的稳定通信。
    - 工业自动化系统:提供可靠的信号传输路径。
    - 医疗设备:高可靠性要求下使用。
    使用建议:
    - 在安装过程中务必参照手册中描述的操作步骤。
    - 定期检查连接器以确保其持续可靠的工作状态。
    - 注意连接器与所用线材的匹配度,以达到最佳效果。

    兼容性和支持


    PNI Connector 的设计使其可以与多种设备兼容,但具体兼容性请参考厂商的技术文档。厂商提供了全面的技术支持和服务,用户可以通过联系JST获取更多信息和帮助。

    常见问题与解决方案


    - 问题一:连接器无法正确插入
    - 解决办法:检查连接器与插座是否对齐,确保没有物理阻碍。

    - 问题二:连接器接触不良
    - 解决办法:确认电线与连接器的压接是否到位,必要时重新压接。
    - 问题三:连接器过热
    - 解决办法:检查负载是否超过额定值,减少负载或更换合适型号的连接器。

    总结和推荐


    PNI Connector 是一款具备高可靠性和易用性的连接器产品,其出色的性能和广泛的应用领域使其在市场上具有很强的竞争力。对于需要高度可靠连接的应用场景,我们强烈推荐使用PNI Connector。它不仅能够满足基本的连接需求,还能够在恶劣环境中保持稳定的性能。

PNIRR-10V参数

参数
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 10pin
安装方式 面板安装
零件状态 在售
包装方式 散装

PNIRR-10V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PNIRR-10V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PNIRR-10V PNIRR-10V数据手册

PNIRR-10V封装设计

查看详情并下载
Symbol
Footprint
3D Model
