B7B-XH-AM(LF)(SN)

厂牌: JST
产品描述: Detent Lock,Header 2.5mm 1 7pin 3A 锡 通孔安装
供应商型号: J-B7B-XH-AM(LF)(SN)
供应商: 云汉优选
标准整包数: 20

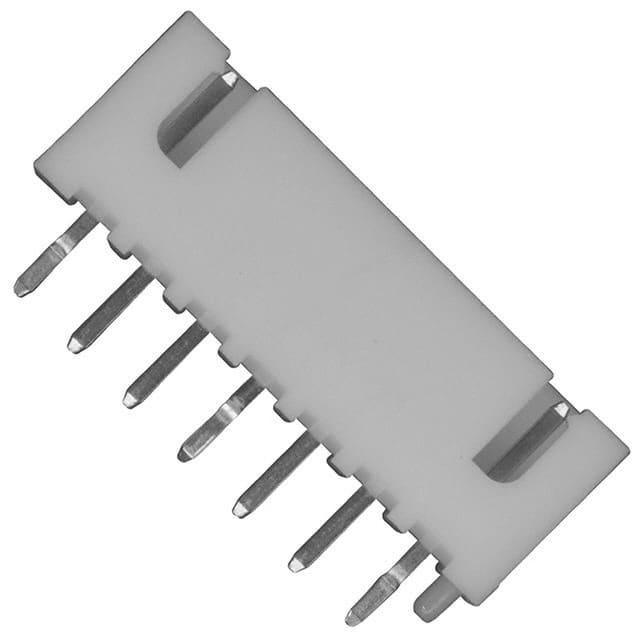

JST 矩形连接器 - 针座 - 公插针 B7B-XH-AM(LF)(SN)

B7B-XH-AM(LF)(SN)概述

    XH Connector 技术手册解析

    1. 产品简介


    XH连接器是根据JST公司的NH系列连接器的高可靠性和多功能性开发而成。这款连接器非常小巧,安装高度为9.8mm,广泛应用于各种需要高可靠性的电子设备中。

    2. 技术参数


    - 电流额定值:3 A AC, DC (AWG #22)
    - 电压额定值:250 V AC, DC
    - 温度范围:-25°C 至 +85°C(包括施加电流时的温度上升)
    - 接触电阻:初始值 ≤10 mΩ;环境测试后 ≤20 mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压能力:1,000 VAC/分钟
    - 适用导线:AWG #30 至 #22
    - 适用PC板厚度:1.6 mm

    3. 产品特点和优势


    XH连接器的主要特点包括:
    - 原创折叠弹簧接触:提高接触稳定性和可靠性。
    - 箱形屏蔽头部:提供良好的电磁干扰保护。
    - 顶部和侧面进入型:增加连接灵活性。
    - 具有突起的顶部进入型:便于安装定位。
    - 与NR、NRD和JQ连接器的互换性:易于更换不同类型的连接器。

    4. 应用案例和使用建议


    XH连接器适用于多种应用场景,如汽车电子、工业控制、医疗设备等领域。具体使用时,可以遵循以下建议:
    - 确保连接器与所使用的导线和PC板兼容,避免使用不合适的材料导致性能下降。
    - 在连接过程中要确保足够的接触压力,以保持稳定的电气连接。
    - 在高温环境下使用时,应特别注意连接器的工作温度限制,避免因过热而导致损坏。

    5. 兼容性和支持


    XH连接器支持顶部和侧面进入方式,与NR、NRD和JQ连接器具有互换性。对于进一步的技术咨询和支持,用户可以直接联系JST公司获取详细信息。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查接触部位是否有氧化或污垢,必要时进行清洁处理。
    - 问题2:耐压能力不足
    - 解决方案:确认使用符合要求的电源和导线,并检查连接器是否正确安装。
    - 问题3:插入困难
    - 解决方案:检查连接器是否受到过度扭曲或弯曲,同时注意使用适当的插入工具。

    7. 总结和推荐


    XH连接器凭借其紧凑的设计、高可靠性和广泛的适用范围,在多个领域中表现出色。其独特的设计特点使其在市场上具有较强的竞争力。总体而言,这款连接器非常适合用于对空间和可靠性有严格要求的应用场合。因此,我强烈推荐使用XH连接器。
    以上内容详细解析了XH连接器的技术参数、特点、应用和常见问题,希望能帮助您更好地了解和使用该产品。

B7B-XH-AM(LF)(SN)参数

参数
颜色 -
触头镀层 - 配接
排数 1
针脚数 7pin
触头镀层厚度 - 配接 -
防护等级 -
额定电流 3A
类型 Detent Lock,Header
间距-配接 2.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B7B-XH-AM(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B7B-XH-AM(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B7B-XH-AM(LF)(SN) B7B-XH-AM(LF)(SN)数据手册

B7B-XH-AM(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
