首页  >  产品百科  >  BM03B-ACHSS-GAN-TF

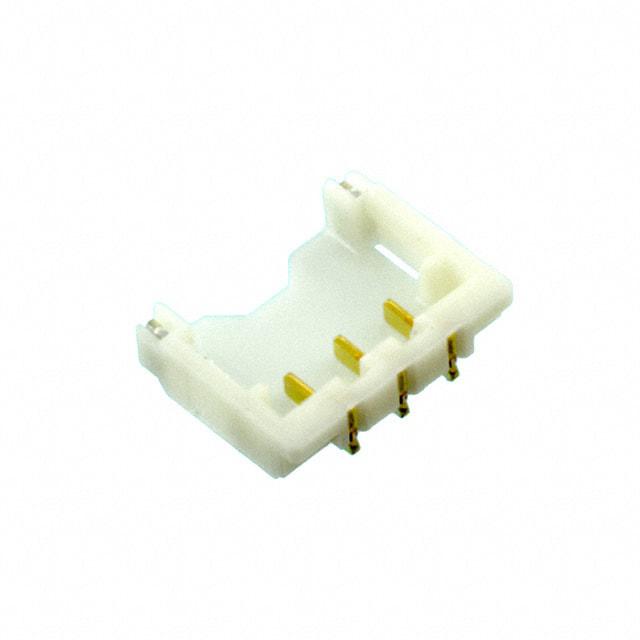

BM03B-ACHSS-GAN-TF

厂牌: JST
产品描述: Detent Lock,Header 1.2mm 1 3pin 2A 金 贴片安装
供应商型号: BM03B-ACHSS-GAN-TF
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 针座 - 公插针 BM03B-ACHSS-GAN-TF

BM03B-ACHSS-GAN-TF概述

    ACH Connector 技术手册

    产品简介


    ACH Connector 是一款紧凑型、低轮廓类型的连接器,具有 1.4mm 的高度和 4.3mm 的宽度,适用于 1.2mm 轴间距的线对板连接。该产品主要用于直流电源供应和适合于自动装配过程中使用吸嘴进行吸取的场景。

    技术参数


    - 电流额定值: 1至3电路为2A(AWG #28),4至5电路为1.5A(AWG #28)
    - 电压额定值: 50V交流电,50V直流电
    - 温度范围: -25°C 至 +85°C(包含施加电流引起的温度升高)
    - 接触电阻: 初始值≤10mΩ,环境测试后≤20mΩ
    - 绝缘电阻: ≥100MΩ
    - 耐压: 500VAC/分钟
    - 适用导线: 导体尺寸为 AWG #32 至 #28,绝缘外径为 0.38 至 0.63 mm

    产品特点和优势


    - 紧凑设计: ACH Connector 具有紧凑的外形,非常适合空间受限的应用场合。
    - 低轮廓: 高度仅为 1.4mm,适用于需要占用较少空间的电子装置。
    - 适用性广: 可应用于多种电路数,满足不同的设计需求。
    - 易于装配: 支持顶入式但侧面进料类型,可兼容自动装配设备。

    应用案例和使用建议


    ACH Connector 可广泛用于工业控制设备、汽车电子、消费电子等领域。例如,在智能家居设备中,ACH Connector 可以作为连接不同组件的关键部件,确保可靠的电气连接。使用时,确保导线直径和绝缘层符合要求,以便进行有效的压接。此外,在选择合适的配件如压接机和压接模具时也应谨慎,以确保最终产品的质量和可靠性。

    兼容性和支持


    该产品与各种自动化装配设备兼容,如适用于自动压接机的压接模具。制造商 JST 提供详细的使用说明和技术支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 如何正确安装 ACH Connector?
    - 解决方案: 参考技术手册中的详细步骤,并使用适当的工具进行安装,确保接触电阻达到最低。
    2. 问题: 如何处理装配错误?
    - 解决方案: 在发现装配错误时,应及时拆卸并重新装配,确保每个部件都处于正确的位置。
    3. 问题: 如何保证连接的稳定性?
    - 解决方案: 确保在安装过程中导线和连接器均按要求进行压接,并定期检查连接状态以保证长期稳定性。

    总结和推荐


    ACH Connector 凭借其紧凑的设计、低轮廓特性以及广泛的应用范围,在多个领域展现出显著的优势。无论是工业控制还是家用电器,该连接器都能提供可靠的电气连接解决方案。综合考虑其性能指标和适用性,我们强烈推荐使用这款连接器。如果需要更多技术支持或详细信息,建议直接联系 JST 获取官方指导。

BM03B-ACHSS-GAN-TF参数

参数
排数 1
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
针脚数 3pin
额定电流 2A
间距-配接 1.2mm
类型 Detent Lock,Header
触头镀层 - 配接
安装方式 贴片安装
包装方式 卷带包装

BM03B-ACHSS-GAN-TF厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM03B-ACHSS-GAN-TF数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM03B-ACHSS-GAN-TF BM03B-ACHSS-GAN-TF数据手册

BM03B-ACHSS-GAN-TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 6.3544
500+ ¥ 5.7644
4500+ ¥ 5.3172
库存: 20455
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 2541.76
直接购买
加入购物车
