B24B-PNDZS-1 (T)(LF)(SN)

厂牌: JST
产品描述: 2.0 mm Pitch-Disconnectable Crimp Style Connectors
供应商型号:
供应商:
标准整包数: 0

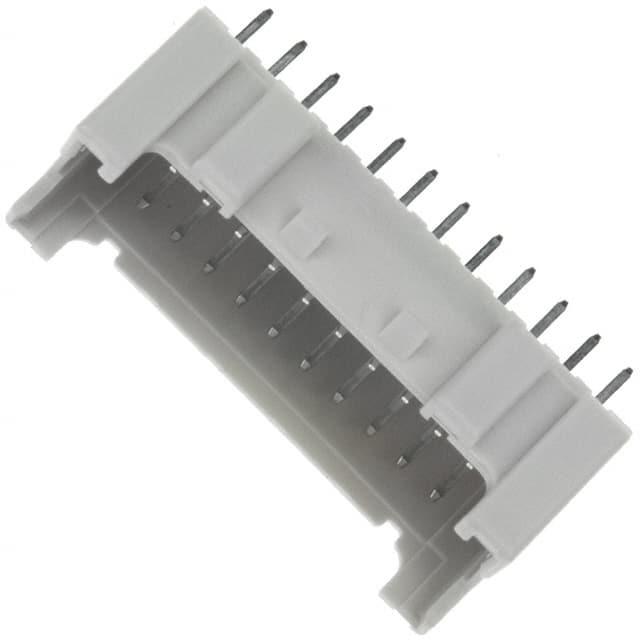

JST 矩形连接器 - 针座 - 插座/母插口 B24B-PNDZS-1 (T)(LF)(SN)

B24B-PNDZS-1 (T)(LF)(SN)概述

    PND Connector 技术手册

    产品简介


    PND连接器是一种高密度插拔型连接器,适用于线对板连接。其特点在于提供安全锁紧功能,能够在承受意外外力的情况下仍保持良好的操作性能。此连接器广泛应用于需要高密度连接和抗外力性能的电子设备中。

    技术参数


    - 电流等级: 3 A AC/DC (适用于AWG #22)
    - 电压等级: 250 V AC/DC
    - 温度范围: -25°C 至 +85°C(包括电气电流作用下的温升)
    - 接触电阻: 初始值≤10 mΩ;环境测试后≤20 mΩ
    - 绝缘电阻: ≥1,000 MΩ
    - 耐压强度: 800 VAC/分钟
    - 适用导线: 导线尺寸/ AWG #28至#22,绝缘外径/ 0.76至1.5 mm

    产品特点和优势


    - 优越的操作性能: 低插入力
    - 强大的外部抗力: 安全锁紧装置
    - 反向插接及不匹配插接对策
    - 高密度设计
    - 极化柱

    应用案例和使用建议


    PND连接器广泛应用于汽车电子、工业自动化、通信设备等多个领域。例如,在汽车电子中,这些连接器可用于传感器和控制单元之间的连接,以确保系统在振动等恶劣环境下的可靠性。使用时应注意保证适当的绝缘外径和正确选择合适的导线尺寸。在实际装配过程中,可以采用适合的压接工具来确保可靠的连接。

    兼容性和支持


    PND连接器具有良好的兼容性,可与其他符合相关标准的电子元器件配合使用。制造商提供了详细的压接工具指南和终端压接机,确保正确安装。关于其他兼容性问题,建议联系JST进行详细咨询。

    常见问题与解决方案


    - 问题1: 插头和插座的接触不良。
    - 解决方案: 确保导线尺寸与连接器要求一致,并使用正确的压接工具进行压接。
    - 问题2: 插接时出现错误。
    - 解决方案: 在插接前仔细检查是否有极化柱的存在,确保按照正确方向插入。
    - 问题3: 连接器在高温环境下无法正常工作。
    - 解决方案: 检查连接器的工作温度范围,确保在规定的范围内使用。

    总结和推荐


    PND连接器凭借其高密度、强抗外力能力和易于操作的特点,在各类高要求的应用环境中表现出色。它的兼容性和丰富的应用案例使其在市场上具有较高的竞争力。综上所述,我们强烈推荐使用PND连接器,特别是在需要高可靠性的场合。

B24B-PNDZS-1 (T)(LF)(SN)参数

参数
间距-配接 2mm
针脚数 24pin
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
触头镀层 - 配接
排数 2
颜色 乳白色
安装方式 通孔安装
零件状态 在售
包装方式 托盘

B24B-PNDZS-1 (T)(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B24B-PNDZS-1 (T)(LF)(SN)数据手册
