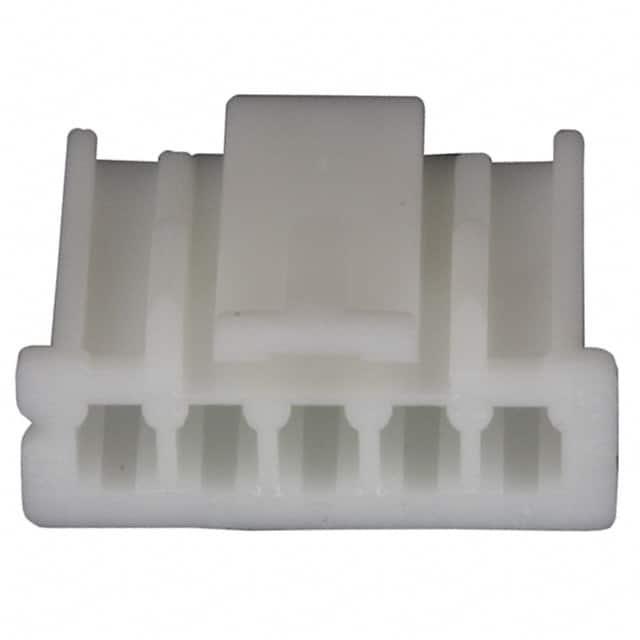

XAP-05V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 5路, 2.5mm节距, 1行
供应商型号: 26M-XAP-05V-1
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XAP-05V-1

XAP-05V-1概述


    产品简介


    JST Radial Tape XA CONNECTOR
    JST的Radial Tape XA CONNECTOR是一种适用于树脂封装PC板的径向式带状X连接器。这些连接器主要用于自动化生产过程中,以实现高效可靠的连接。它们具有2.5mm的接合间距,断开式压接风格,并采用高盒型设计。这类连接器广泛应用于各种电子设备中,特别是在需要高度可靠性的场合。

    技术参数


    - 额定电流: 3A(交流/直流),适用于AWG #22导线
    - 额定电压: 250V(交流/直流)
    - 温度范围: -25°C到+85°C(包含电流工作时的温升)
    - 接触电阻: 初始值≤10mΩ;经过环境测试后≤20mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压: 1,000V交流/分钟
    - 适用导线: AWG #28到#22
    - 适用PC板厚度: 1.6mm
    - 材料: 玻璃填充PA 66,UL94V-0,自然色(象牙色)

    产品特点和优势


    1. 可靠性高: JST XA CONNECTOR具备卓越的电气和机械性能,确保在恶劣环境下也能保持稳定运行。
    2. 通用性强: 支持不同类型的PC板和导线,且具有良好的互换性,易于集成到多种系统中。
    3. 环保合规: 符合RoHS标准,保证产品的环保属性。
    4. 易于安装: 高盒型设计和多种型号选择使得安装简便快捷。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于连接控制模块
    - 在通信设备中用于电源和信号传输
    使用建议:
    - 在选择导线时,确保导线规格符合制造商的要求,避免过热或接触不良。
    - 安装前仔细检查PC板和连接器之间的间距,确保正确安装以达到最佳效果。

    兼容性和支持


    JST的XA CONNECTOR与各种自动化生产设备兼容,能够无缝集成到现有的制造流程中。JST公司提供详尽的技术支持和售后服务,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    1. 问:如何判断连接器是否安装正确?
    - 答:可以通过检查连接器与PC板之间的接触点来确认。正确的安装应该确保接触良好,无松动现象。
    2. 问:连接器是否适用于高湿度环境?
    - 答:是的,JST XA CONNECTOR经过严格测试,能够在高湿度环境中稳定工作。

    总结和推荐


    综上所述,JST的Radial Tape XA CONNECTOR凭借其高可靠性、良好的互换性和易于安装的特点,在多种应用场景中表现出色。如果你正在寻找一种能够满足高性能需求且易于集成的连接器解决方案,那么这款产品无疑是一个值得考虑的选择。我们强烈推荐使用此产品,并相信它能够为你的电子系统带来显著的提升。

XAP-05V-1参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 14.8mm*6.9mm*6.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XAP-05V-1厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XAP-05V-1数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XAP-05V-1 XAP-05V-1数据手册

XAP-05V-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.436
10+ ¥ 0.3057
100+ ¥ 0.2462
500+ ¥ 0.2164
1000+ ¥ 0.1963
5000+ ¥ 0.1892
库存: 48031
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.43
直接购买
加入购物车
