BM26B-ZPDSS-TF (LF)(SN)

厂牌: JST
产品描述: Header,Locking Ramp 1.5mm 2 26pin 2A 锡 SMD,P=1.5mm 贴片安装 23.2mm(长度)*8.4mm(高度)
供应商型号:
供应商:
标准整包数: 0

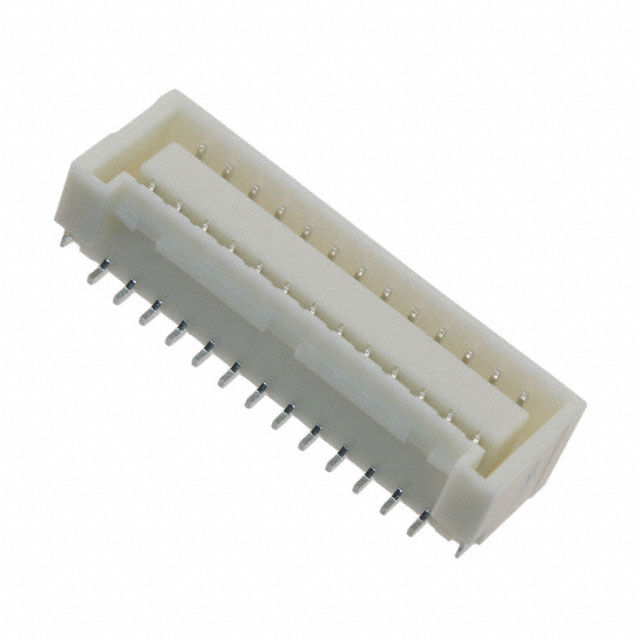

JST 矩形连接器 - 针座 - 公插针 BM26B-ZPDSS-TF (LF)(SN)

BM26B-ZPDSS-TF (LF)(SN)概述

    电子元器件产品技术手册:ZPD 连接器

    产品简介


    ZPD连接器是一种专为高密度电路板设计的双排式连接器。这种连接器以其紧凑的设计和可靠的锁定装置而闻名,广泛应用于各种需要高密度布线的应用场景,例如通讯设备、计算机主板、工业控制系统等。ZPD连接器采用了1.5mm间距的设计,确保了其在高密度布线环境下的可靠性和稳定性。

    技术参数


    - 电流等级:2A(交流/直流),适用于AWG #24导线
    - 电压等级:100V(交流/直流)
    - 温度范围:-25°C至+85°C(含电流传导时的温升)
    - 接触电阻:初始值≤30mΩ;环境测试后≤60mΩ
    - 绝缘电阻:最小500MΩ
    - 耐压:500V AC/分钟
    - 适用导线:导线直径/0.8至1.2mm,AWG #28至#24

    产品特点和优势


    ZPD连接器具有以下几个显著的特点和优势:
    1. 安全锁定结构:独特的锁定设计确保连接稳定可靠。
    2. 低插入力:降低了操作难度,提高了插拔的便捷性。
    3. 引脚吸盘:方便拾取和定位,提高组装效率。
    4. 增强的接触感:保证良好的配对感觉和稳定的连接状态。
    5. 符合RoHS标准:确保环保和安全的生产材料。

    应用案例和使用建议


    - 通信设备:ZPD连接器被广泛应用于路由器、交换机和其他通信设备中,以实现高效的数据传输。
    - 计算机主板:用于连接不同组件,提升主板的整体性能和可靠性。
    - 工业控制:可用于复杂系统中的信号传输,确保工业自动化设备的正常运行。
    使用建议:
    1. 确保导线直径和连接器的规格匹配。
    2. 操作时要轻柔,避免过度弯折导线。
    3. 在高温环境下使用时,注意散热,防止过热导致损坏。

    兼容性和支持


    - 兼容性:ZPD连接器可与其他标准规格的电气部件配合使用,便于系统集成。
    - 厂商支持:如需进一步技术支持或定制服务,请联系JST。

    常见问题与解决方案


    1. 问:连接器无法正常插入?
    - 解决方法:检查导线直径是否符合要求,确保连接器和导线没有损坏。

    2. 问:接触电阻偏高?
    - 解决方法:重新进行压接操作,或者更换新的连接器。

    总结和推荐


    ZPD连接器凭借其紧凑的设计、可靠的锁定机制和卓越的电气性能,在高密度电路板设计中表现出色。无论是通讯设备、计算机主板还是工业控制领域,ZPD连接器都是一种值得信赖的选择。强烈推荐使用ZPD连接器,以确保系统的稳定性和可靠性。
    本文档提供了一个全面的技术手册概述,旨在帮助用户更好地理解和应用ZPD连接器。如果您有任何疑问或需要更多详细信息,请随时联系JST。

BM26B-ZPDSS-TF (LF)(SN)参数

参数
针脚数 26pin
间距-配接 1.5mm
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
额定电流 2A
颜色 -
类型 Header,Locking Ramp
排数 2
长*宽*高 23.2mm(长度)*8.4mm(高度)
通用封装 SMD,P=1.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM26B-ZPDSS-TF (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM26B-ZPDSS-TF (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM26B-ZPDSS-TF (LF)(SN) BM26B-ZPDSS-TF (LF)(SN)数据手册

BM26B-ZPDSS-TF (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
