ZPDR-10V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 10pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 11.2mm(长度)*7.6mm(高度)
供应商型号: 26M-ZPDR-10V-S
供应商: 云汉优选
标准整包数: 1

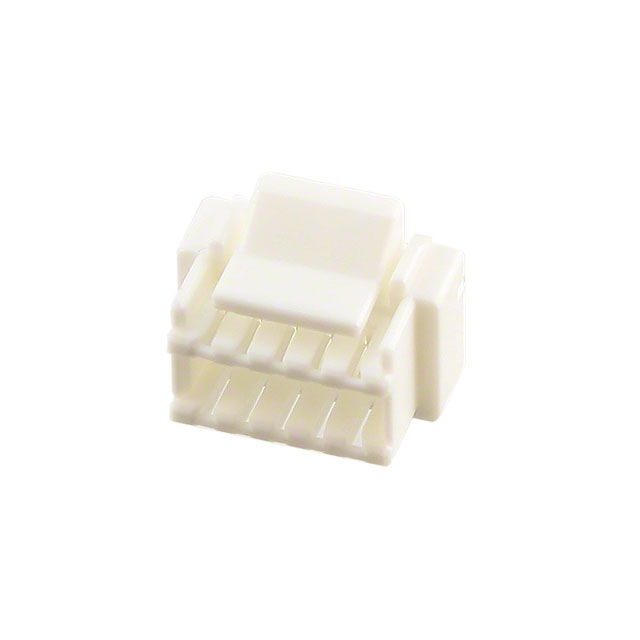

JST 矩形连接器 - 外壳 ZPDR-10V-S

ZPDR-10V-S概述

    ZPD 连接器技术手册

    产品简介


    ZPD 连接器是一种专为高密度 PCB 设计的双排可分离式压接型连接器。该连接器采用1.5mm的间距设计,并配备了一个安全锁定装置,实现了低插入力的操作,确保了可靠的接触。ZPD 连接器广泛应用于各种电子设备,如通信设备、工业自动化系统及医疗设备等。

    技术参数


    - 电流额定值: 2A(交流/直流,AWG #24)
    - 电压额定值: 100V(交流/直流)
    - 温度范围: -25°C 至 +85°C(含通电时的温升)
    - 接触电阻: 初始值/30mΩ 最大;环境测试后/60mΩ 最大
    - 绝缘电阻: 500MΩ 最小
    - 耐压: 500V(交流/分钟)
    - 适用导线: 导体尺寸/AWG #28 至 #24;绝缘外径/0.8至1.2mm

    产品特点和优势


    - 安全锁定结构: 确保连接稳固可靠。
    - 低插入力: 提供顺畅的插拔体验。
    - 吸盘区域: 便于机器拾取操作。
    - 提升接合度: 使用撬棒时的接触更紧密。

    应用案例和使用建议


    - 应用案例: 在医疗设备中,ZPD 连接器可用于高精度传感器模块之间的连接。
    - 使用建议: 在高振动环境下使用时,可以考虑增加额外的固定措施以保证连接稳定。在选择压接工具时,建议使用专业级的压接机,以确保连接质量。

    兼容性和支持


    - 兼容性: ZPD 连接器与市面上主流的高密度 PCB 设计高度兼容,可以方便地集成到现有的系统中。
    - 支持和维护: 请联系 JST 获取详细的安装指南和技术支持。

    常见问题与解决方案


    - 问题: 插入力过大。
    - 解决办法: 确认压接工具是否符合要求,并确保正确设置压接压力。
    - 问题: 接触电阻过高。
    - 解决办法: 检查导线的插入是否到位,并确认接触部位是否有污染。

    总结和推荐


    ZPD 连接器凭借其稳定的性能和高可靠性,在多种应用场景中表现出色。特别适合于高密度电路板的设计和应用。对于需要稳定、可靠连接的应用场合,强烈推荐使用 ZPD 连接器。同时,JST 提供的全方位技术支持也使得用户能够更加轻松地使用这款产品。

ZPDR-10V-S参数

参数
排数 2
触头端接 压接
针脚数 10pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 11.2mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ZPDR-10V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZPDR-10V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST ZPDR-10V-S ZPDR-10V-S数据手册

ZPDR-10V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2755
10+ ¥ 1.1465
100+ ¥ 1.074
500+ ¥ 0.9349
1000+ ¥ 0.8201
5000+ ¥ 0.7737
库存: 8521
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.27
