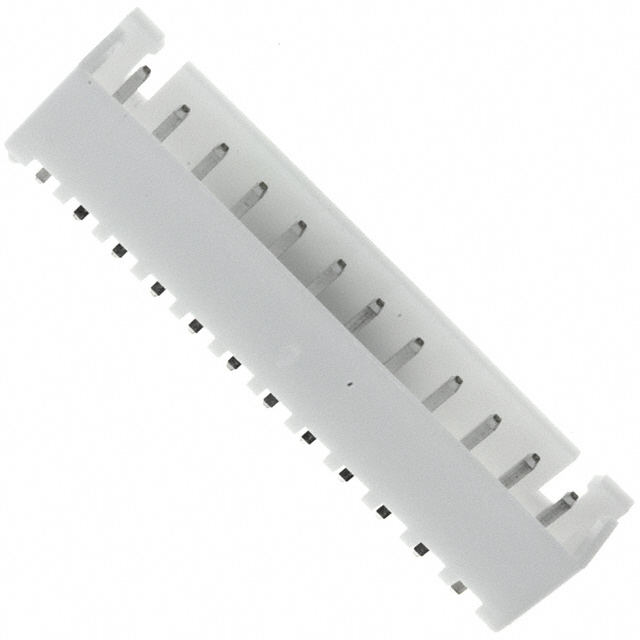

B12B-XH-AM

产品分类: 卡边缘连接器 - 其他
厂牌: JST
产品描述: Conn Shrouded Header (4 Sides) HDR 12 POS 2.5mm Solder ST Thru-Hole Box
供应商型号: B12B-XH-AM
供应商: 国内现货
标准整包数: 1
JST 卡边缘连接器 - 其他 B12B-XH-AM

B12B-XH-AM概述

    XH Connector 技术手册解析

    产品简介


    XH Connector 是一款小尺寸、高可靠性的接插件,具有2.5毫米间距,支持可拆卸式压接安装。这些连接器通过凸纹带或径向带进行包装。产品基于NH系列的高可靠性及多功能设计而来,使其在紧凑空间内表现出色,适用于广泛的应用领域。

    技术参数


    - 电流额定值: 3 A AC/DC (AWG #22)
    - 电压额定值: 250 V AC/DC
    - 温度范围: -25℃至+85℃ (含施加电流时的温度上升)
    - 接触电阻: 初始值 ≤ 10 mΩ;经环境测试后 ≤ 20 mΩ
    - 绝缘电阻: ≥ 1,000 MΩ
    - 耐压: 1,000 VAC/分钟
    - 适用电线: AWG #30至#22
    - 适用PC板厚度: 1.6 mm

    产品特点和优势


    1. 小型化: 安装高度仅为9.8 mm,适用于空间受限的应用场合。
    2. 高可靠性: 基于NH系列的可靠性和多功能性设计。
    3. 兼容性强: 支持多种电路配置,如单路、双路或多路。
    4. 互换性: 可与NR和NRD绝缘位移连接器以及JQ板对板连接器互换。
    5. RoHS2 合规性: 符合RoHS2环保标准。

    应用案例和使用建议


    - 应用案例: 适用于消费电子、工业控制、医疗设备、通信设备等多种场合。
    - 使用建议: 在设计电路时需考虑PCB材料硬度的影响,选择合适的孔径尺寸以确保良好的电气连接。

    兼容性和支持


    - 兼容性: 与NR和NRD绝缘位移连接器及JQ板对板连接器兼容。
    - 支持: 如需特殊电线,例如屏蔽线、薄线或其他特殊要求,请联系JST获取更多信息。

    常见问题与解决方案


    - 问题1: 接触电阻偏高?
    - 解决方案: 检查接触点是否有氧化或污染物,确保清洁和良好的物理接触。
    - 问题2: 插拔困难?
    - 解决方案: 确保插针和插座配合良好,适当润滑以减少摩擦。
    - 问题3: 耐压不达标?
    - 解决方案: 确认是否符合RoHS2合规要求,并检查是否存在质量问题,必要时联系供应商。

    总结和推荐


    XH Connector是一款性能优异、可靠性高的接插件,在紧凑型电子设备中有广泛应用。具备良好的兼容性,且提供全面的技术支持。对于需要高性能、高可靠性连接解决方案的用户,强烈推荐使用XH Connector。

B12B-XH-AM参数

参数
安装方式 通孔安装
零件状态 停产
包装方式 散装

B12B-XH-AM厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B12B-XH-AM数据手册

厂牌 PDF简要描述 下载
JST 卡边缘连接器 - 其他 JST B12B-XH-AM B12B-XH-AM数据手册

B12B-XH-AM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.496
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.49
