B9B-ZR(LF)(SN)

产品分类: 圆形连接器
厂牌: JST
产品描述: JST 1.5mm间距9p单排排针 线对板连接器, ZH系列, 顶入, 通孔安装
供应商型号: 18M-B9B-ZR(LF)(SN)
供应商: 云汉优选
标准整包数: 1

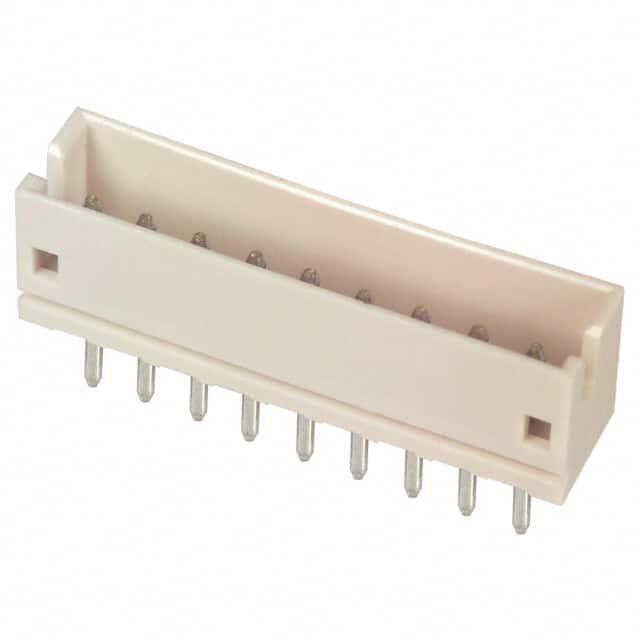

JST 圆形连接器 B9B-ZR(LF)(SN)

B9B-ZR(LF)(SN)概述

    ZH CONNECTOR:紧凑型低轮廓连接器

    1. 产品简介


    ZH CONNECTOR 是一种具有1.5毫米间距、可拆卸式压接结构的连接器。该连接器的设计紧凑且低轮廓,适用于多种电子设备和电路板。这类连接器广泛应用于消费电子、通信设备、工业自动化、医疗设备等领域。

    2. 技术参数


    - 电流等级:1.0安培(交流/直流,AWG #26)
    - 电压等级:50伏特(交流/直流)
    - 温度范围:-25°C 到 +85°C(包括电气电流引起的温升)
    - 接触电阻:初始值 ≤ 20 毫欧姆;环境测试后 ≤ 30 毫欧姆
    - 绝缘电阻:≥ 500 兆欧
    - 耐压强度:500 伏特交流(一分钟)
    - 适用导线:AWG #32 到 #26
    - 适用PCB厚度:0.6至1.2毫米,1.6毫米

    3. 产品特点和优势


    - 紧凑、低轮廓设计:安装高度仅为5.6毫米,厚度仅3.5毫米。
    - 接触保持钩:有助于插入操作更加容易。
    - 可靠的接触结构:中央凹陷确保与针脚可靠接触。
    - 抗变形设计:提供稳定的机械性能。
    - 兼容性:与ZR绝缘端子连接器兼容。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于手机、平板电脑、智能手表等消费电子产品中。
    - 使用建议:为了更好地保护连接器,建议在组装时遵循相关的处理注意事项,并考虑合适的保护措施,如防水套或防尘帽。

    5. 兼容性和支持


    - 兼容性:本产品与ZR系列绝缘端子连接器兼容,便于集成到现有系统中。
    - 支持:厂商提供详尽的技术文档和支持服务,可通过其官方网站获取更多资料。

    6. 常见问题与解决方案


    - 问题一:接触不良。
    - 解决方案:确保正确压接导线,并检查接触点是否有污染或损坏。
    - 问题二:温升过高。
    - 解决方案:使用较大规格的PCB或优化电路设计以降低发热。

    7. 总结和推荐


    ZH CONNECTOR 是一款专为小型化电子设备设计的连接器,具备高性能和高可靠性。其紧凑的外形和出色的兼容性使其成为众多应用场景的理想选择。我们强烈推荐使用此款连接器以满足各种严苛的需求。如果您对具体型号有任何疑问或需要进一步的技术咨询,请联系厂商获取详细信息。

B9B-ZR(LF)(SN)参数

参数
额定电流 1A
外壳材料 -
针脚数 9pin
触头镀层 - 配接
类型 Detent Lock,Header
颜色 米黄色
端接 焊盘
长*宽*高 15mm(长度)*3.5mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B9B-ZR(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B9B-ZR(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 圆形连接器 JST B9B-ZR(LF)(SN) B9B-ZR(LF)(SN)数据手册

B9B-ZR(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.16
10+ ¥ 0.14
100+ ¥ 0.12
500+ ¥ 0.11
1000+ ¥ 0.1
库存: 536
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.16
直接购买
加入购物车
