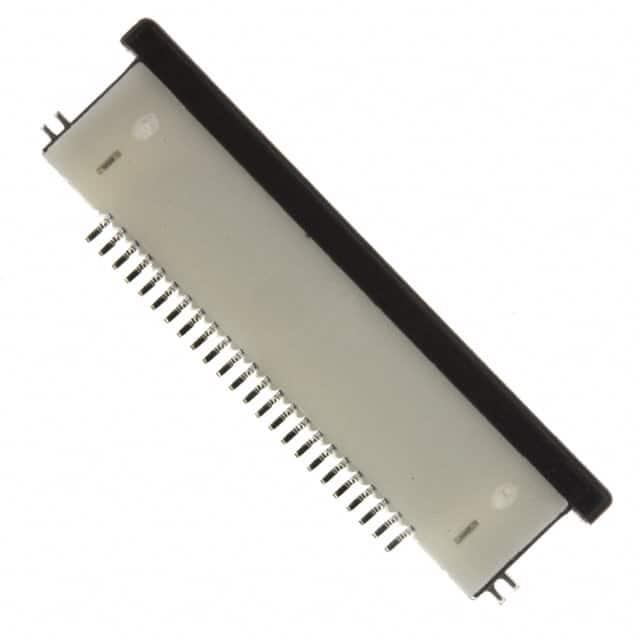

24FLZ-RSM2-TB(LF)(SN)

产品分类: FFC/FPC连接器
厂牌: JST
产品描述: 焊盘 500μm 24pin 自然色 2mm FFC,FPC 500mA 锡 底部 贴片安装 17.9mm(长度)*5.3mm(高度)
供应商型号: M-24FLZ-RSM2-TB(LF)(SN)
供应商: Future
标准整包数: 2800
JST FFC/FPC连接器 24FLZ-RSM2-TB(LF)(SN)

24FLZ-RSM2-TB(LF)(SN)概述

    FLZ Connector 技术手册深度解读

    产品简介


    FLZ Connector 是一种极其紧凑的电子连接器,其设计旨在满足现代电子设备小型化和高效化的需求。该连接器采用 0.5 mm 的超小间距,高度仅为 2.0 mm,非常适合安装在空间受限的电路板上。FLZ 系列连接器主要用于柔性扁平电缆(FFC)和柔性印刷电路(FPC)的连接,广泛应用于消费电子、通信设备、医疗仪器等领域。其技术源自 JST,展现了领先的微型化设计能力。

    技术参数


    以下是 FLZ Connector 的主要技术参数:
    | 参数 | 规格 |

    | 电流容量 | 0.5 A AC/DC |
    | 电压等级 | 50 V AC/DC |
    | 工作温度范围 | -25°C 至 +85°C(含电气负载引起的温升) |
    | 接触电阻 | 初始值 ≤ 40 mΩ;环境测试后 ≤ 60 mΩ |
    | 绝缘电阻 | ≥ 800 MΩ |
    | 耐压水平 | 200 VAC/min |
    | 适用电缆规格 | 导体间距:0.5 mm;导体宽度:0.35 mm;对接部分厚度:0.3 ± 0.03 mm |
    注意:实际使用时需验证具体型号与电缆的兼容性。

    产品特点和优势


    FLZ Connector 的独特功能使其在市场上脱颖而出:
    1. 零插入力设计:减少插拔操作的机械应力。
    2. 耐热表面贴装技术:适合现代化回流焊接工艺。
    3. 双锁结构设计:确保更高的机械稳定性。
    4. 兼容多种电路布局:支持正向和反向两种连接方式,适应不同设计需求。
    5. 环保合规:完全符合 RoHS 标准。

    应用案例和使用建议


    FLZ Connector 在以下领域表现卓越:
    - 消费电子:智能手机、平板电脑、智能手表。
    - 通信设备:路由器、基站模块、网络终端设备。
    - 医疗设备:便携式诊断仪、手术辅助机器人。
    使用建议:
    1. 精确测量:在选择电缆时,务必核实电缆的导体间距、宽度及厚度是否符合要求。
    2. 避免过度弯曲:安装过程中注意保持电缆的自然弧度,避免因过度弯曲导致接触不良。
    3. 合理规划 PCB 布局:确保连接器周围有足够的散热空间,以延长产品寿命。

    兼容性和支持


    FLZ Connector 可与其他 JST 系列连接器无缝协作,支持主流自动装配设备。厂商提供详尽的技术文档和支持服务,包括下载图纸、样品申请和定制化解决方案。

    常见问题与解决方案


    以下是用户常见的疑问及解决方案:
    1. 问题:连接器接触不良
    原因:电缆规格不符或安装不当。
    解决办法:更换合格的电缆并重新正确安装。
    2. 问题:焊接过程中焊点质量差
    原因:焊接温度或时间控制不当。
    解决办法:参考手册中的焊接参数调整工艺。
    3. 问题:插拔力过大
    原因:锁扣机制卡住或接触面污染。
    解决办法:清洁接口并确认锁扣状态。

    总结和推荐


    FLZ Connector 以其超紧凑的设计、高可靠性和广泛的兼容性,成为电子行业中不可或缺的重要组件。它不仅符合严格的 RoHS 标准,还提供了卓越的性能保证。对于追求空间效率和成本效益的工程师来说,这款连接器无疑是理想的选择。因此,我们强烈推荐将 FLZ Connector 纳入各类电子产品设计之中。
    如有进一步需求,请联系 JST 官方获取技术支持和产品资料。

24FLZ-RSM2-TB(LF)(SN)参数

参数
板上高度 2mm
端接 焊盘
连接器/触头类型 底部
针脚数 24pin
触头镀层
间距 500μm
额定电流 500mA
扁平柔性类型 FFC,FPC
外壳颜色 自然色
长*宽*高 17.9mm(长度)*5.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

24FLZ-RSM2-TB(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。
