首页  >  产品百科  >  FWE0.25-6

FWE0.25-6

产品分类: 其他线缆
厂牌: JST

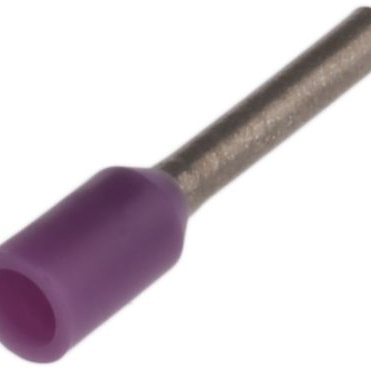

产品描述: JST 紫色管型端子 绝缘端子, 最大线规0.25mm², 6mm引脚长, 0.8mm引脚直径
供应商型号: 1667398
供应商: 海外现货
标准整包数: 500
JST 其他线缆 FWE0.25-6

FWE0.25-6概述


    产品简介


    本手册介绍的是JST工业标准绝缘端子(Ferrules),主要用于电线连接的固定和保护。这些端子分为两种风格:Style I 和 Style II,适用于不同的电缆类型。端子具有聚丙烯绝缘层并采用锡镀电解铜材质,能够承受高达+105°C的工作温度。它们广泛应用于各种工业领域,如电力、自动化、通信及家用电器行业。

    技术参数


    下表列出了不同型号的端子的技术规格和尺寸:
    | 型号 | 适用导线 (mm²/AWG) | 风格颜色代码 | 尺寸 (mm) |

    | FWE0.25-6 | 0.25 / 24 | 紫色II | 11 x 6 x 0.8 x 0.15 x 1.9 |
    | FTR0.5-8 | 0.50 / 20 | 白色II | 14 x 8 x 1.0 x 0.15 x 2.6 |
    | FTR0.75-8 | 0.75 / 18 | 蓝色I | 14 x 8 x 1.2 x 0.15 x 3.2 |
    | FTR1-8 | 1.00 / 18 | 红色I | 14 x 8 x 1.4 x 0.15 x 3.4 |
    | FTR1.5-8 | 1.50 / 16 | 黑色I | 14 x 8 x 1.7 x 0.15 x 3.8 |
    | FWE2.5-8 | 2.50 / 14 | 灰色I | 14 x 8 x 2.2 x 0.15 x 4.2 |
    | FWE4-10 | 4.00 / 12 | 橙色I | 17 x 10 x 2.8 x 0.2 x 4.8 |
    | FWE6-12 | 6.00 / 10 | 绿色I | 20 x 12 x 3.5 x 0.2 x 6.3 |
    | FWE10-12 | 10.0 / 8 | 棕色I | 22 x 12 x 4.5 x 0.2 x 7.6 |
    | FWE16-12 | 16.0 / 6 | 白色II | 24 x 12 x 5.8 x 0.2 x 8.8 |
    | FWE25-16 | 25.0 / 4 | 黑色I | 30 x 16 x 7.3 x 0.2 x 11.2 |
    | FWE35-16 | 35.0 / 2 | 红色I | 30 x 16 x 8.3 x 0.2 x 12.7 |
    | FWE50-20 | 50.0 / 1 | 蓝色I | 36 x 20 x 10.3 x 0.3 x 15 |

    产品特点和优势


    - 多样的尺寸选择:提供多种尺寸和导线规格,适应不同应用需求。
    - 高温耐受性:最高工作温度可达+105°C,适用于恶劣环境。
    - 优异的电气性能:采用锡镀电解铜材质,保证长期稳定的电气连接。
    - 易于安装:标准设计,便于快速安装和更换。
    - 可靠耐用:聚丙烯绝缘材料提供了良好的机械和化学稳定性。

    应用案例和使用建议


    端子在电力系统和自动化控制中有着广泛的应用,例如在工业配电柜、机械设备和汽车电子系统中。在实际应用时,建议确保端子与导线的匹配度,并按照正确的安装方法进行操作,以达到最佳效果。

    兼容性和支持


    这些端子与大多数工业标准电线兼容,确保广泛的互换性。JST公司为其产品提供了全面的技术支持和售后服务,用户可以通过官方渠道获取相关帮助。

    常见问题与解决方案


    - Q:端子的最大工作温度是多少?
    - A:最大工作温度为+105°C。

    - Q:端子是否适用于潮湿环境?
    - A:是的,聚丙烯绝缘材料具有良好的防潮性能。
    - Q:如何确保端子安装正确?
    - A:确保导线完全插入端子,并检查是否有松动现象。

    总结和推荐


    综上所述,JST工业标准绝缘端子以其卓越的性能和广泛的适用范围,在市场上拥有较强的竞争力。我们强烈推荐这些端子用于需要高可靠性连接的应用场景,尤其是在电力和自动化行业中。

FWE0.25-6参数

参数
长*宽*高 11mm(长度)

FWE0.25-6厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

FWE0.25-6数据手册

厂牌 PDF简要描述 下载
JST 其他线缆 JST FWE0.25-6 FWE0.25-6数据手册

FWE0.25-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
