首页  >  产品百科  >  B15B-EH-A

B15B-EH-A

厂牌: JST
产品描述: Friction Lock,Header 2.5mm 1 15pin 3A 锡铅 自然色 通孔安装 40mm(长度)*3.8mm(高度)
供应商型号: B15B-EH-A
供应商: 国内现货
标准整包数: 1

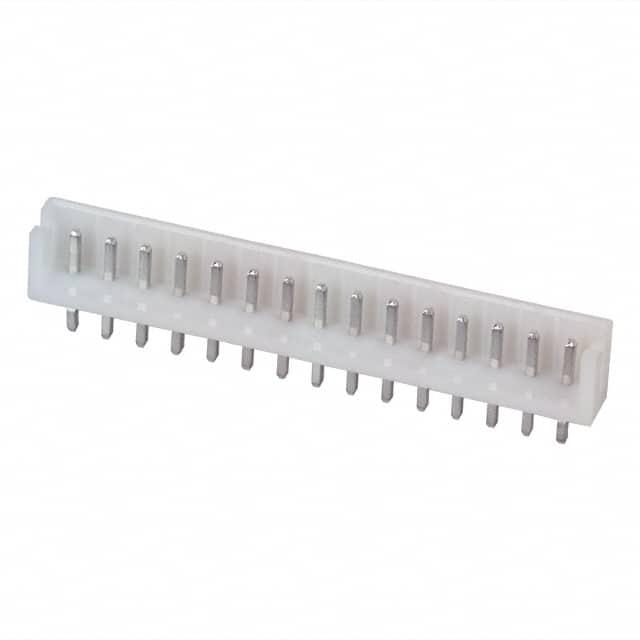

JST 矩形连接器 - 针座 - 公插针 B15B-EH-A

B15B-EH-A概述


    产品简介


    EH CONNECTOR是一款2.5毫米间距的可拆卸式压接连接器,适用于内部线缆与印刷电路板的高密度连接。该连接器具有结构紧凑、可靠接触和易于操作的特点,是各种应用场合的理想选择。主要类型包括顶入式和侧入式两种,适用于不同安装需求。

    技术参数


    规格说明
    - 电流等级: 3A AC/DC (AWG #22)
    - 电压等级: 250V AC/DC
    - 温度范围: -25°C 至 +85°C (包含应用电气电流时的温升)
    - 接触电阻: 初始值 ≤ 10 mΩ;环境测试后 ≤ 20 mΩ
    - 绝缘电阻: ≥ 1,000 MΩ
    - 耐压能力: 800VAC/分钟
    - 适用导线: AWG #32至#22
    - 适用PC板厚度: 0.8mm至1.6mm
    外形尺寸
    - 高度: 安装后为8.1mm
    - 宽度: 3.8mm
    - 其他尺寸: 参见附图
    材料及表面处理
    - 型号: SEH-001T-P0.6 等
    - 材料: 黄铜镀锡(回流处理)
    - 适用导线: 0.05mm² 至 0.33mm²
    - 导线规格: AWG #30 至 #22
    - 绝缘外径: 1.0mm 至 1.9mm

    产品特点和优势


    EH CONNECTOR具有以下几个显著特点:
    - 紧凑且轻薄: 尺寸仅为2.5mm间距,适合高密度连接需求。
    - 可靠接触: 高性能接触点确保长期稳定运行。
    - 极化引导: 有助于防止错误插拔。
    - 方便的压接操作: 易于操作的压接工具可以提高效率。

    应用案例和使用建议


    EH CONNECTOR广泛应用于消费电子、工业自动化、通信设备等领域。例如,在智能手机的内部布线和工业控制系统的多路信号传输中表现出色。使用时建议注意导线和PCB板的兼容性,并遵循正确的压接操作以确保良好的接触效果。
    使用建议
    1. 检查导线规格: 确保使用的导线符合制造商规定的规格。
    2. 正确的压接工具: 使用专用的压接工具,如AP-K2N等,确保可靠的压接质量。
    3. 环境适应性: 在不同温度环境下使用时,需考虑其工作性能的变化。

    兼容性和支持


    EH CONNECTOR设计与多种JST产品兼容,如HR型压接连接器和绝缘位移连接器。如有任何疑问或技术支持需求,请联系JST公司。

    常见问题与解决方案


    1. 导线压接不良:
    - 解决方法: 检查压接工具是否正确设置,确保压接高度在规定范围内。

    2. 连接器过热:
    - 解决方法: 检查连接器是否过载,必要时更换更合适的规格。
    3. 接触电阻过大:
    - 解决方法: 检查接触面是否清洁,去除氧化层或污垢。

    总结和推荐


    EH CONNECTOR以其紧凑设计、高可靠性及成本效益在市场上脱颖而出。它不仅满足了高密度连接的需求,还提供了易于操作的特点。对于需要高密度连接的应用场合,强烈推荐使用EH CONNECTOR。

B15B-EH-A参数

参数
颜色 自然色
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 -
间距-配接 2.5mm
类型 Friction Lock,Header
针脚数 15pin
排数 1
触头镀层 - 配接 锡铅
长*宽*高 40mm(长度)*3.8mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

B15B-EH-A厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B15B-EH-A数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B15B-EH-A B15B-EH-A数据手册

B15B-EH-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 4.2362
600+ ¥ 3.6829
750+ ¥ 3.0362
库存: 3394
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2118.1
