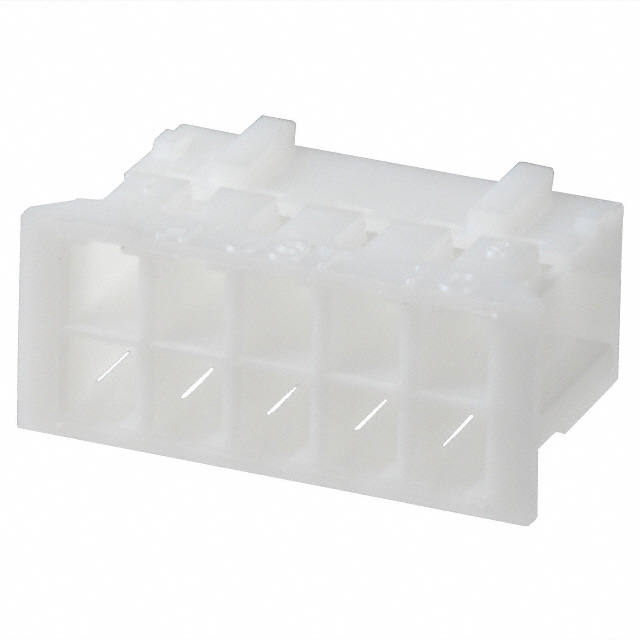

PHDR-10VS

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Receptacle 2 10pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 11.9mm*5mm*5mm
供应商型号: PHDR-10VS
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 外壳 PHDR-10VS

PHDR-10VS概述

    # PHD Connector 技术手册

    产品简介


    PHD连接器是一种专为高密度、低剖面连接设计的2.0mm间距断开式压接型连接器。它主要用于实现电线到电路板的可靠连接。这种连接器广泛应用于消费电子、通讯设备、工业自动化等领域,能够满足对空间紧凑性和可靠性要求较高的应用需求。

    技术参数


    - 电流额定值:3A(AC/DC)(适用线规AWG #22)
    - 电压额定值:250V(AC/DC)
    - 工作温度范围:-25°C至+85°C(含应用电流时的温升)
    - 接触电阻:初始值≤10mΩ,环境测试后≤20mΩ
    - 绝缘电阻:最小1000MΩ
    - 耐电压:800V AC/分钟
    - 适用电线:AWG #28至#22
    - 适用PC板厚度:1.6mm

    产品特点和优势


    - 紧凑设计:适合高密度连接需求
    - 可靠接触:提供稳定的电气连接
    - 全屏蔽头部:增强电磁干扰防护能力
    - 支持RoHS2标准:符合环保要求

    应用案例和使用建议


    应用案例
    PHD连接器适用于需要高度紧凑且可靠的电路连接的应用场合,如手机充电接口、笔记本电脑内部连接、智能家居控制模块等。
    使用建议
    - 在进行压接操作前,仔细阅读手册中的“端子和连接器的处理注意事项”,以确保正确安装。
    - 针对不同类型的PC板和穿刺方法,孔径尺寸可能需要调整,建议与制造商联系确认具体尺寸。
    - 对于完全自动化的压接工具应用,请咨询JST获取更多信息。

    兼容性和支持


    该产品具有良好的兼容性,可以与其他电子元件和设备配合使用。此外,JST公司还提供了详细的使用说明和技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:连接器在压接后接触不良。
    - 解决办法:请检查压接工具是否正确设置,或者尝试更换新的连接器和电线。
    2. 问题:连接器耐电压测试未通过。
    - 解决办法:确认所有连接器组件均按照规范正确安装,检查绝缘材料是否有损坏。

    总结和推荐


    PHD连接器凭借其紧凑的设计、可靠的接触以及全屏蔽头部等优势,在高密度连接领域表现出色。对于需要紧凑且高性能连接器的应用,强烈推荐使用PHD连接器。用户在使用过程中应注意遵循相关处理和安装指南,以确保连接器的最佳性能和使用寿命。

PHDR-10VS参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 10pin
类型 Receptacle
颜色 自然色
触头类型 Female Socket
长*宽*高 11.9mm*5mm*5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

PHDR-10VS厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PHDR-10VS数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PHDR-10VS PHDR-10VS数据手册

PHDR-10VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3637
1000+ ¥ 0.3637
5000+ ¥ 0.3637
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.36
直接购买
加入购物车
