BM10B-PASS-1-TFT

产品分类:
厂牌: JST
产品描述: CONN Wire to Board Connector HDR 10POS 2mm CRMP SMD
供应商型号: BM10B-PASS-1-TFT
供应商: 国内现货
标准整包数: 500

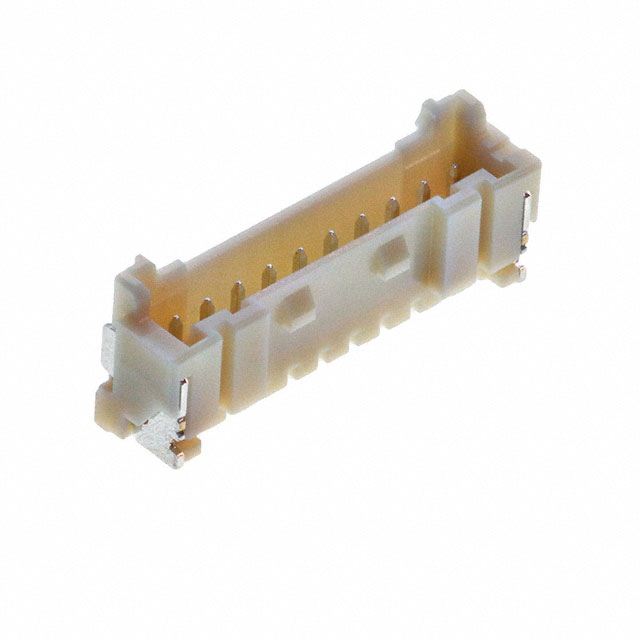

JST  BM10B-PASS-1-TFT

BM10B-PASS-1-TFT概述


    产品简介


    PA系列连接器是专门为复杂的电线束设计的一系列高性能连接器,具有2.0mm (.079")的节距,适用于线对板(压接式/IDC)及线对线(压接式/IDC)连接。该系列产品基于线对板压接式PA连接器开发,通过添加线对板IDC式PAF连接器和线对线压接式PAL连接器,实现了安全锁定机制的增强,满足了复杂电线束的需求。

    技术参数


    - 电流容量:
    - PA系列:3A AC, DC (AWG#22)
    - PA连接器(压接式):3A AC, DC (AWG#22)
    - PAF连接器:1.0A AC, DC (AWG#26)
    - PAL连接器:3A AC, DC (AWG#22)
    - 电压等级:
    - PA系列:250V AC, DC
    - PA连接器(压接式):100V AC, DC
    - PAF连接器:100V AC, DC
    - PAL连接器:100V AC, DC
    - 温度范围:
    - 所有类型:-25˚C到+85˚C(包括应用时的温度上升)
    - 接触电阻:
    - 初始值:10mΩ (PA), 15mΩ (其他)
    - 环境测试后:20mΩ (PA), 25mΩ (其他)
    - 绝缘电阻:
    - 1,000MΩ最小值
    - 耐压:
    - 800V AC/分钟
    - 适用导线:
    - AWG#28至#22

    产品特点和优势


    PA系列连接器的主要特点和优势包括:
    - 安全锁定装置:防止意外断开,并适应振动和扭曲情况下的电路连接。
    - 双重保留机构:提高安全系数,防止不完全插入或意外松脱。
    - 兼容压接和IDC插座:使用户可以根据需要选择合适的接口类型。
    - 插入导向机制:确保容易且可靠的插入操作。
    - 金属应力缓解:提供良好的固定力,避免振动或冲击带来的直接应力。
    - 行业首创:首次在IDC连接器上实现安全锁定功能。

    应用案例和使用建议


    PA系列连接器广泛应用于汽车、工业自动化、通讯设备等领域。例如,在汽车制造中,这些连接器可用于车身电子系统中的信号传输。使用建议如下:
    - 注意连接方式:在安装过程中要确保连接器正确安装,避免不完全插入。
    - 考虑环境因素:在极端环境下使用时需注意温度和湿度的变化。
    - 合理布局:根据实际应用需求选择合适型号的连接器以达到最佳效果。

    兼容性和支持


    PA系列连接器与同类标准规格的电子元器件具有良好兼容性。如果需要无铅版本的产品,请联系制造商获取详细信息。厂商提供了一系列技术支持服务,包括但不限于技术支持热线、在线文档查阅等。

    常见问题与解决方案


    以下是几个常见的问题及其解决方法:
    - 问题一:连接器难以插入
    解决方案:检查是否有异物堵塞或连接器方向错误,确保按照正确的步骤进行插入。

    - 问题二:连接不稳定
    解决方案:确认锁定装置是否完全锁紧,并检查接触点是否有污垢或腐蚀。

    总结和推荐


    PA系列连接器凭借其卓越的性能和广泛的适用性,在多个行业中展示了极高的可靠性。其具备的安全锁定机制、双重保留机构和高稳定性等特点使其成为理想的选择。因此,我强烈推荐在类似应用场合中使用PA系列连接器。

BM10B-PASS-1-TFT参数

参数
安装方式 贴片安装
包装方式 卷带包装

BM10B-PASS-1-TFT厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM10B-PASS-1-TFT数据手册

厂牌 PDF简要描述 下载
JST JST BM10B-PASS-1-TFT BM10B-PASS-1-TFT数据手册

BM10B-PASS-1-TFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
