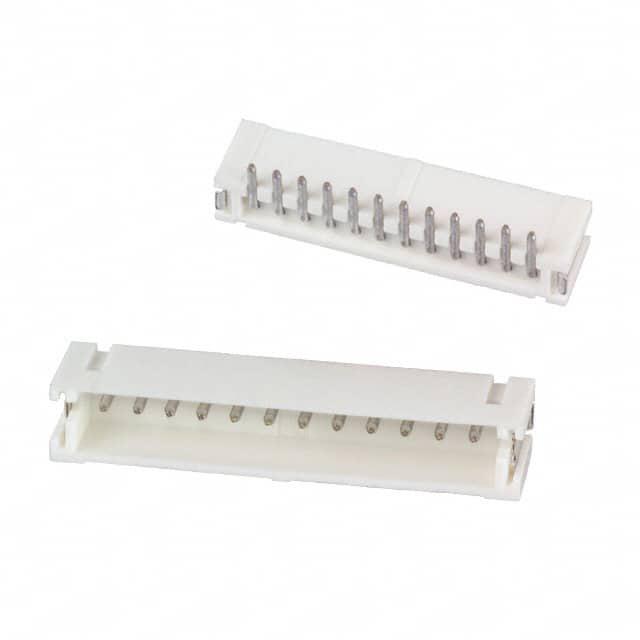

B12B-ZR-SM4-TF (LF)(SN)

产品分类: 圆形连接器
厂牌: JST
产品描述: JST 1.5mm间距12p单排排针 线对板连接器, ZH系列, 顶入, 表面
供应商型号: UA-B12B-ZR-SM4-TF (LF)(SN)
供应商: 海外现货
标准整包数: 1000
JST 圆形连接器 B12B-ZR-SM4-TF (LF)(SN)

B12B-ZR-SM4-TF (LF)(SN)概述

    ZH Connector 技术手册

    产品简介


    ZH Connector 是一种小体积、低轮廓设计的连接器,适用于需要高度集成和紧凑空间的应用。它采用1.5毫米间距的设计,支持断开式压接式连接,具有顶部和侧面进入两种类型。主要应用于消费电子产品、智能家居设备、便携式医疗设备等领域。

    技术参数


    - 电流等级:交流/直流1.0A (AWG #26)
    - 电压等级:交流/直流50V
    - 温度范围:-25°C 至 +85°C(包括电气电流产生的温度上升)
    - 接触电阻:初始值≤20mΩ;环境测试后≤30mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压强度:500VAC/分钟
    - 适用线缆:AWG #32至#26
    - 适用PC板厚度:0.6至1.2毫米,1.6毫米
    - 尺寸:通过孔型(底部看)/表面贴装型(组件侧)

    产品特点和优势


    - 紧凑、低轮廓设计:高度为5.6毫米,厚度仅3.5毫米。
    - 易于插入:接线座上的卡扣结构使安装更加方便。
    - 可靠的接触构造:中心凹槽确保与针脚的可靠接触。
    - 抗变形结构:增强材料的耐用性,防止变形。
    - 与ZR绝缘位移连接器兼容:适用于多种不同类型的连接需求。

    应用案例和使用建议


    应用案例:
    - 消费电子设备中的传感器连接
    - 家用电器如智能冰箱的控制板接口
    - 医疗设备中的数据传输接口
    使用建议:
    - 确保电线的规格符合规范要求,避免因电线过细或过粗导致接触不良。
    - 在安装过程中注意卡扣的位置,以确保接头稳固。
    - 对于表面贴装型连接器,焊接时需严格按照焊锡点的位置和尺寸进行,确保焊接质量。

    兼容性和支持


    - 兼容性:该产品兼容ZR绝缘位移连接器,可以与其他标准的连接器一起使用。
    - 支持和服务:请联系JST获取更多技术支持和售后服务。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查电线规格和焊接点是否符合要求;确认接触部位是否紧密接触。
    2. 问题:外观损坏
    - 解决方法:重新安装连接器,注意避免强力拉扯导致损坏。
    3. 问题:安装复杂
    - 解决方法:查阅详细安装指南,参考示例图片逐步操作。

    总结和推荐


    总结:
    ZH Connector凭借其紧凑的设计、可靠的接触结构和抗变形能力,在多种应用环境中表现出色。它适用于需要高度集成的小型设备,如消费电子、家用电器和医疗设备。产品兼容ZR绝缘位移连接器,且具备良好的温度适应性和耐压能力。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐将ZH Connector用于需要高密度连接的小型电子设备中。无论是从技术规格还是性价比方面,该产品都显示出极高的市场竞争力。

B12B-ZR-SM4-TF (LF)(SN)参数

参数
针脚数 12pin
触头镀层 - 配接
类型 Detent Lock,Header
颜色 -
端接 焊盘
额定电流 1A
外壳材料 -
长*宽*高 21mm(长度)*5.2mm(高度)
通用封装 SMD,P=1.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B12B-ZR-SM4-TF (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。
