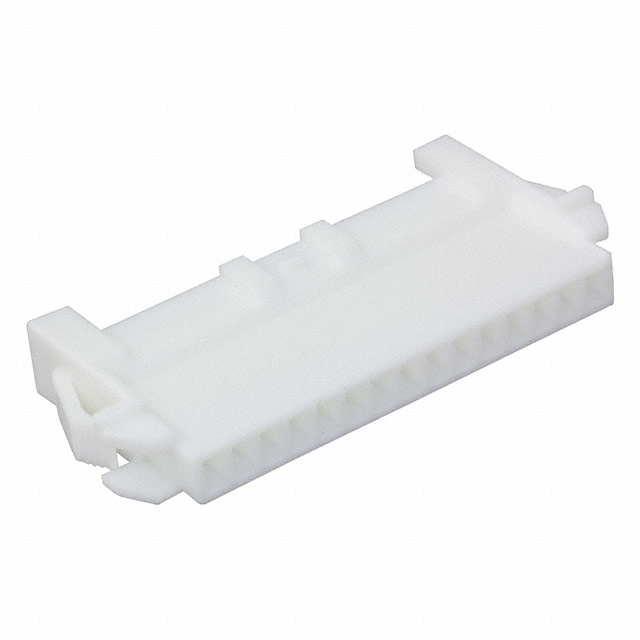

XARR-15V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 15pin Male Pin 压接 自然色 卡入式安装,按扣安装,面板安装 46.4mm(长度)*21.6mm(高度)
供应商型号: JY-XARR-15V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 XARR-15V

XARR-15V概述

    # 产品概述

    产品简介


    本文介绍的是一款型号为XA CONNECTOR的电子元器件,适用于2.5mm间距的线对线连接器。该产品不仅可以匹配现有的XA插座(板对线型),还具备可靠的二次锁存器。面板安装方式使它更为灵活多用。此外,内含接触剑簧设计使其具有更高的可靠性,支持不同种类的面板安装。此款连接器在电气性能、机械强度和温度适应性方面均表现出色,适用于各种工业和消费电子产品。

    技术参数


    规格书
    | 参数 | 值 |

    | 电流等级 | 3A AC, DC最大值 |
    | 电压等级 | 250V AC, DC最大值 |
    | 温度范围 | -25°C 至 +85°C |
    | 接触电阻 | 初始值 ≤10mΩ;环境测试后 ≤20mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐压 | 1,500V AC/min |
    | 适用导线 | AWG #28至#20 |
    符合RoHS标准
    使用时参见《端子和连接器的一般说明和注意事项》

    产品特点和优势


    XA CONNECTOR在工业和消费电子产品中拥有广泛的应用。它的可靠性和灵活性是显著的优势之一,尤其适合需要高可靠性的场合。由于采用磷青铜材料并镀锡处理,具备优良的导电性和耐腐蚀性。可靠的二次锁存器进一步增加了连接的安全性和稳定性,使其在高压环境下也能保持良好的工作状态。这些特点使该产品在市场上具有较强的竞争力。

    应用案例和使用建议


    应用场景
    XA CONNECTOR适用于多种场景,如工业自动化设备、汽车电子系统、家用电器及通讯设备。例如,在工业自动化系统中,这种连接器可以用于信号传输和电源供应,确保系统的稳定运行。在家用电器中,它可用于电视、空调等设备的内部连接,提高设备的可靠性和耐用性。
    使用建议
    对于需要长期稳定工作的场景,建议进行严格的环境测试和寿命验证,以确保连接器在极端条件下的表现。此外,在安装过程中,应严格按照制造商的指南操作,确保连接器正确安装和固定,以避免松动和脱落的风险。

    兼容性和支持


    该产品可与XARR系列连接器相配合使用。JST公司提供详尽的技术支持和服务,包括产品咨询、定制需求和技术培训等。用户可通过联系JST获取更详细的产品信息和定制服务。

    常见问题与解决方案


    常见问题
    1. 连接器接触不良
    2. 密封效果不佳
    3. 安装过程中出现困难
    解决方案
    1. 检查接触点是否清洁且未受损坏,确保连接紧固无误。
    2. 确保正确的密封圈已安装到位,并检查密封面是否有损伤。
    3. 参考安装指南或寻求技术支持,确保安装步骤正确无误。

    总结和推荐


    XA CONNECTOR以其出色的电气性能和结构设计,在众多工业和消费电子产品中表现出色。其高可靠性、广泛的温度适应性以及符合RoHS标准的环保特性,使其在市场上具备强大的竞争力。结合其易于安装和维护的特点,强烈推荐在需要高度可靠连接的应用中使用XA CONNECTOR。

XARR-15V参数

参数
排数 1
触头端接 压接
针脚数 15pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Male Pin
紧固类型 -
长*宽*高 46.4mm(长度)*21.6mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

XARR-15V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XARR-15V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XARR-15V XARR-15V数据手册

XARR-15V封装设计

查看详情并下载
Symbol
Footprint
3D Model
