J21DPM-10V-KX

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 10路, 2.5mm节距, 2行
供应商型号: J21DPM-10V-KX
供应商: 国内现货
标准整包数: 1

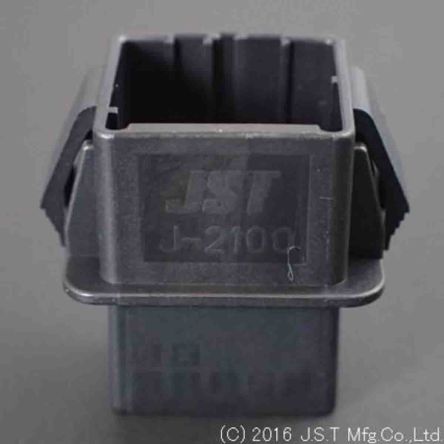

JST 矩形连接器 - 外壳 J21DPM-10V-KX

J21DPM-10V-KX概述

    JFA Connector J2000 Series 技术手册解析

    1. 产品简介


    JFA连接器J2000系列是一款专为电子设备小型化设计的接线端子连接器,具有2.5mm间距的特点。该系列产品支持线对板和线对线两种连接方式,适用于各类电子设备的内部连接。J2000系列提供中心锁合或侧锁合两种锁合选项,可以根据具体应用需求选择不同的锁合机制。所有JFA连接器J2000系列的插头接触件设计均保持通用性,确保广泛的适用性。

    2. 技术参数


    - 电流容量:最大电流4.6A(交流和直流),适用于3路/20AWG的电路。
    - 电压等级:250V AC/DC。
    - 温度范围:-55°C至+105°C(包括电气连接时的温度升高)。
    - 耐压:1500VAC/分钟。
    - 适用电线:AWG#28到#20(0.08mm²到0.75mm²)。
    - 适用PCB厚度:1.6mm。
    - 材料和表面处理:插针采用高导电铜合金材料,经过镍底涂层和选择性金镀处理;外壳采用玻璃填充PBT材料,UL94V-0防火等级,黑色。

    3. 产品特点和优势


    - 双弹簧结构:增加接触可靠性,防止松动。
    - 双锁合方法:中心锁合和侧锁合两种方式,提供更好的稳定性。
    - 锁扣设计:清晰的“咔嗒”感确保正确连接。
    - 适用范围广泛:可用于各种电气设备的小型化设计,具有优良的电气性能和机械强度。

    4. 应用案例和使用建议


    应用案例:
    - 智能家居设备:如智能插座、传感器等。
    - 工业自动化设备:如PLC控制器、传感器接口等。
    - 医疗设备:如监护仪、血压计等。
    使用建议:
    - 在安装过程中,确保电线插入到连接器内,并且锁合机构完全锁紧。
    - 定期检查连接器的锁合状态,确保长期稳定的工作。
    - 使用前,请阅读相关的操作手册,确保正确操作。

    5. 兼容性和支持


    JFA连接器J2000系列与市场上大多数电子元件具有良好的兼容性,广泛应用于各种设备中。JST公司提供了全面的技术支持和服务,包括详细的安装指南、操作手册和技术文档等。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器接触不良 | 检查电线是否完全插入并锁紧。 |
    | 插头接触不良 | 确保电线选择与JFA连接器兼容的规格。 |
    | 锁合机构不工作 | 确认锁合机构是否处于正确位置,重新进行锁合。|

    7. 总结和推荐


    JFA连接器J2000系列凭借其出色的电气性能、广泛的适用范围和强大的机械稳定性,成为各类电子设备小型化设计的理想选择。建议在设计小型化设备时优先考虑此系列产品,以实现更高的可靠性和稳定性。
    希望这篇技术手册解析能够帮助您更好地了解JFA连接器J2000系列的产品特性和应用场景。如果您有任何疑问或需要更多详细信息,请联系JST技术支持团队。

J21DPM-10V-KX参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 -
类型 BOARD CONNECTOR
长*宽*高 22.6mm(长度)*23.2mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 盒装
