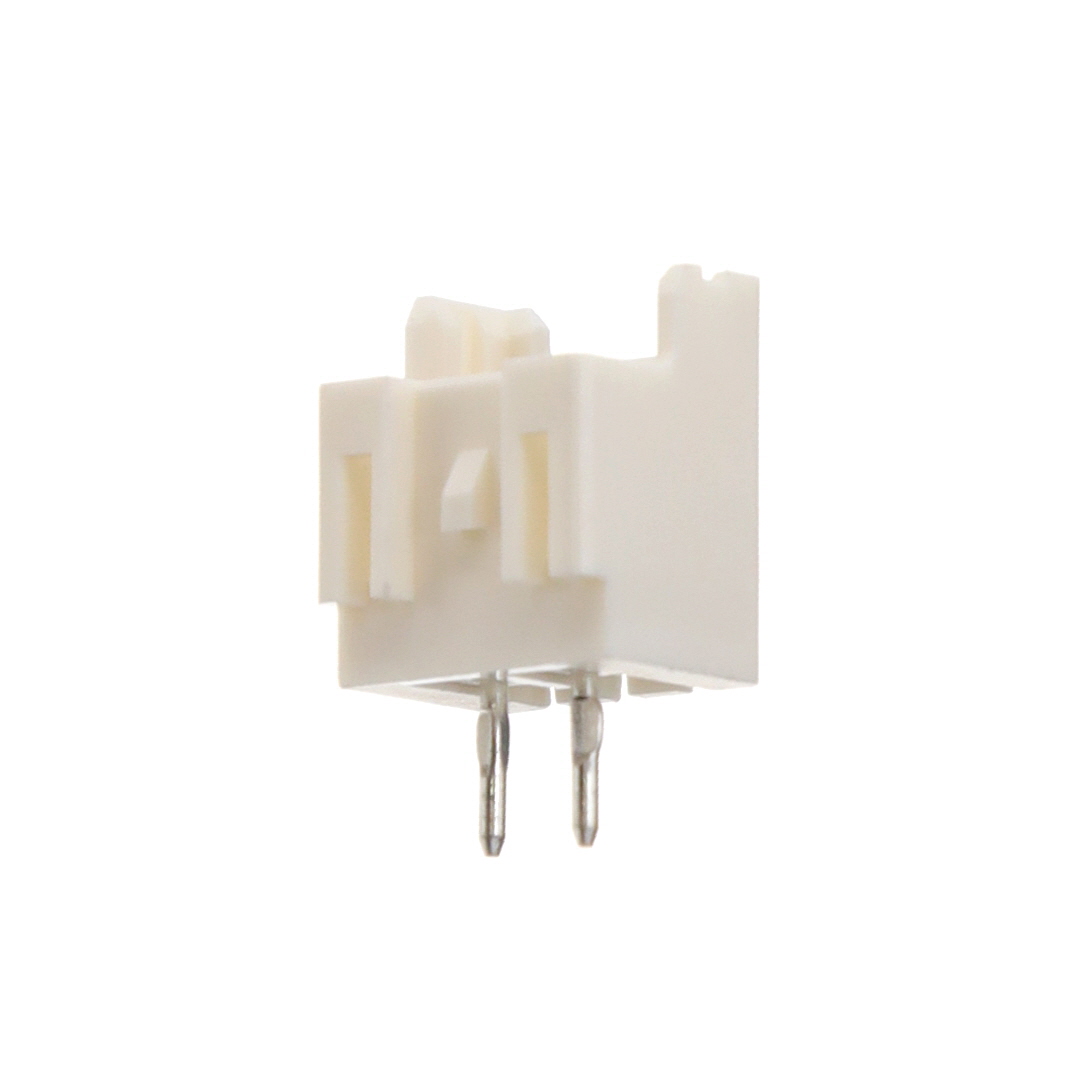

B02B-XASK-1N

产品分类: 圆形连接器
厂牌: JST
产品描述: Header,Locking Ramp 焊盘 2pin Polyamide 6/6 3A 锡 通孔安装 7.5mm(长度)*6.4mm(高度)
供应商型号: JY-B02B-XASK-1N
供应商: 云汉优选
标准整包数: 1
JST 圆形连接器 B02B-XASK-1N

B02B-XASK-1N概述

    XA CONNECTOR 技术手册及产品分析

    1. 产品简介


    XA CONNECTOR 是一款设计用于自动板载安装机的可断连式压接型连接器,具有2.5毫米的节距。这类连接器主要用于电路板之间的信号传输和电源分配。它们适用于多种应用场合,例如消费电子产品、工业控制系统和通信设备等。

    2. 技术参数


    - 电流额定值:3A(交流/直流)(AWG#22、#20)
    - 电压额定值:250V(交流/直流)
    - 温度范围:-25℃至+85℃(包括电气电流产生的温度上升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:≥1000MΩ
    - 耐压:1000VAC/分钟
    - 适用导线:AWG#28至#20
    - 适用PCB厚度:1.6毫米

    3. 产品特点和优势


    - 安全锁定装置:确保连接器在使用过程中保持稳定。
    - 防焊裂材料:减少焊接过程中可能产生的裂纹,提高产品的可靠性。
    - 低插入力:使得连接和断开更加方便快捷。
    - 插入导向机制:帮助准确对准和插入导线。
    - 自动板载安装机适用:易于自动化装配过程。
    - 极化凸起:防止错误连接,增加安全性。

    4. 应用案例和使用建议


    应用场景:
    - 消费类电子产品,如智能手机和平板电脑。
    - 工业控制系统,如自动化生产线上的传感器连接。
    - 通信设备,如路由器和交换机之间的信号传输。
    使用建议:
    - 确保所有连接符合相关的电气和机械规范。
    - 使用时注意遵循制造商提供的安装指南,尤其是关于PCB厚度和孔径的说明。
    - 在高振动环境中使用时,考虑使用低插入力类型的连接器以提高耐用性。

    5. 兼容性和支持


    该产品与大多数自动板载安装机兼容,可以适应各种不同厚度的PCB。JST提供详细的规格和技术支持文档,客户可以通过官网访问这些资源。对于更高级的需求,如金镀产品,可以直接联系JST获取。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保正确的安装方向和正确的导线尺寸。检查是否有足够的清洁和干燥处理。|
    | 导线插入困难 | 使用适当的压接工具,确保压接高度正确。|

    7. 总结和推荐


    综上所述,XA CONNECTOR 是一款设计优良、性能可靠的连接器,特别适合自动化生产和复杂电子系统中的应用。其易于操作、耐用性强的特点使其在市场上具备较强的竞争力。如果您正在寻找高性能、易于集成的连接解决方案,XA CONNECTOR 是一个值得考虑的选择。

B02B-XASK-1N参数

参数
外壳材料 Polyamide 6/6
针脚数 2pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
端接 焊盘
额定电流 3A
长*宽*高 7.5mm(长度)*6.4mm(高度)
安装方式 通孔安装
包装方式 散装

B02B-XASK-1N厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B02B-XASK-1N数据手册

厂牌 PDF简要描述 下载
JST 圆形连接器 JST B02B-XASK-1N B02B-XASK-1N数据手册

B02B-XASK-1N封装设计

查看详情并下载
Symbol
Footprint
3D Model
