PSIP-02V-LE-A

产品分类: 端子 - 线对板端子
厂牌: JST
产品描述: JST 连接器外壳, 2路, 4mm节距, 1行
供应商型号: 26M-PSIP-02V-LE-A
供应商: 云汉优选
标准整包数: 1

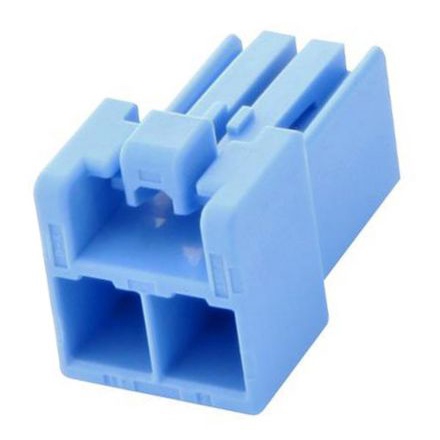

JST 端子 - 线对板端子 PSIP-02V-LE-A

PSIP-02V-LE-A概述

    PSI CONNECTOR 技术手册概述

    产品简介


    PSI CONNECTOR 是一种专门设计用于线对板和线对线连接的4.0毫米间距的可拆卸压接式连接器。这种连接器采用了低插入力型接触结构,提供出色的可操作性,并具有防止反向插入的安全锁定机制。通过采用键位和多色外壳设计,有效防止误插现象。此外,PSI CONNECTOR 提供单类型和双类型的连接器,包括顶部和侧面入口类型。

    技术参数


    - 电流额定值: 最大12 A(交流/直流),根据连接器电路数和导线大小有所不同。具体参见表格。
    - 电压额定值: 300 V AC/DC。
    - 温度范围: -25°C 至 +85°C(包括通电时产生的温度升高)。
    - 接触电阻: 初始值≤10 mΩ;环境测试后≤20 mΩ。
    - 绝缘电阻: 最小1,000 MΩ。
    - 耐受电压: 1,500 VAC/分钟。
    - 适用导线: AWG #26至#16。

    产品特点和优势


    - 安全锁定结构: 防止反向插入和误配。
    - 多功能键位系统: 包含三种键位设计,适用于2至4个电路。
    - 人体工学设计: 易于操作且减少疲劳。
    - 高电流承载能力: 可实现大电流传输。

    应用案例和使用建议


    PSI CONNECTOR 广泛应用于各种电子产品,如通信设备、工业控制系统及消费电子。根据手册中的应用示例,建议在设计电路时,注意不要超过电流额定值,以避免过载风险。如果必须并联多个连接器,应确保电流均衡分布并留有足够的裕量。

    兼容性和支持


    该产品符合RoHS标准,具备良好的兼容性,能够与多种电子设备配套使用。制造商提供了详细的指导文件和技术支持服务,用户可联系JST获取更多信息。

    常见问题与解决方案


    - 问题1: 电流不平衡导致的问题。
    - 解决方案: 设计电路时考虑电流均衡分配,并为每个电路留出额外余量。
    - 问题2: 连接不稳定。
    - 解决方案: 确保正确安装连接器,检查所有接触点是否牢固。

    总结和推荐


    PSI CONNECTOR 在设计上注重安全性、可靠性和操作便捷性,是理想的连接解决方案。对于需要高电流承载能力和多功能应用的场合,这款连接器表现出色。我们强烈推荐此款产品用于需要严格电气要求的应用场景。

PSIP-02V-LE-A参数

参数
长*宽*高 8.7mm(长度)*14.9mm(宽度)
安装方式 板安装
包装方式 盒装

PSIP-02V-LE-A厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PSIP-02V-LE-A数据手册

厂牌 PDF简要描述 下载
JST 端子 - 线对板端子 JST PSIP-02V-LE-A PSIP-02V-LE-A数据手册

PSIP-02V-LE-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5407
10+ ¥ 0.4424
100+ ¥ 0.3743
500+ ¥ 0.3476
1000+ ¥ 0.3334
5000+ ¥ 0.3179
库存: 5039
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 0.54
