B13B-XASK-1(LF)(SN)

产品分类: 圆形连接器
厂牌: JST
产品描述: Header,Locking Ramp 焊盘 13pin 3A 锡 通孔安装 35mm(长度)*6.4mm(高度)
供应商型号: CSJ-ST47358644
供应商: 海外现货
标准整包数: 1

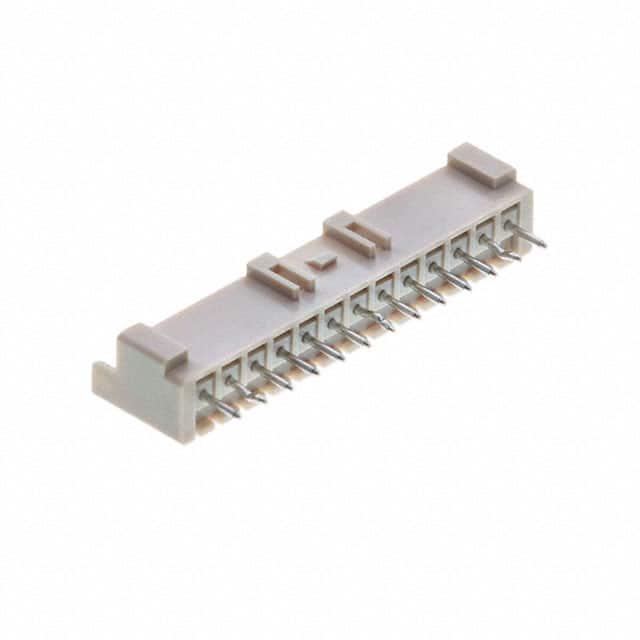

JST 圆形连接器 B13B-XASK-1(LF)(SN)

B13B-XASK-1(LF)(SN)概述

    Emboss Tape Radial Tape XA Connector:高效且可靠的接插件解决方案

    产品简介


    Emboss Tape Radial Tape XA Connector 是一款具有2.5毫米间距的径向带式连接器,设计用于高可靠性电子应用场合。此款连接器支持断开式压接风格,适用于自动电路板装配机。独特的结构设计使其在多种环境下都能表现出色,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 额定电流:3A AC/DC(适用于AWG #22, #20导线)
    - 额定电压:250V AC/DC
    - 工作温度范围:-25°C 至 +85°C(包括电气电流带来的温升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压能力:1,000 VAC/分钟
    - 适用导线规格:AWG #28至#20
    - 适用PCB厚度:1.6 mm

    产品特点和优势


    - 安全锁装置:确保连接稳定可靠。
    - 焊裂防护材料:降低焊接过程中产生裂纹的风险。
    - 低插入力:便于导线插入拔出,提高操作效率。
    - 插入导向机制:确保准确安装。
    - 适用于自动板载装配机:提升生产效率。
    - 极化柱:防止错误连接。

    应用案例和使用建议


    Emboss Tape Radial Tape XA Connector 在自动化设备、机器人技术及复杂电子系统中均有广泛应用。考虑到这些设备的高集成度和自动化需求,建议客户在组装时遵循严格的标准以确保所有连接稳固无误。此外,根据手册中的尺寸和公差数据,在选择适用PCB厚度时需特别注意,以避免电气故障。

    兼容性和支持


    JST公司为该系列产品提供详细的技术支持文档,并承诺符合RoHS标准。若需获取金镀层的产品,可直接联系JST公司进行定制。本产品与市面上多数标准尺寸和类型的PCB兼容,但具体兼容性请参照制造商提供的详细指南。

    常见问题与解决方案


    - 问题一:连接器安装不牢固。
    - 解决方案:检查是否正确设置了安全锁装置并按要求执行了所有连接步骤。

    - 问题二:接触电阻超出预期。
    - 解决方案:确认使用的导线符合规格要求,并重新检查连接过程,必要时清洁连接点。

    - 问题三:无法顺利插入导线。
    - 解决方案:确保使用正确的导线尺寸,并参考低插入力型的指导进行操作。

    总结和推荐


    Emboss Tape Radial Tape XA Connector以其高可靠性、优异的电气性能和便捷的操作特性成为同类产品中的佼佼者。无论是对于要求严格的工业应用还是日常消费电子产品,它都是理想的连接解决方案。强烈推荐给那些需要高度可靠和高性能连接器的工程师和采购人员。

B13B-XASK-1(LF)(SN)参数

参数
针脚数 13pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
端接 焊盘
额定电流 3A
外壳材料 -
长*宽*高 35mm(长度)*6.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

B13B-XASK-1(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B13B-XASK-1(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 圆形连接器 JST B13B-XASK-1(LF)(SN) B13B-XASK-1(LF)(SN)数据手册

B13B-XASK-1(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
