BM12B-SRSS-TBT(LF)(SN)

厂牌: JST
产品描述: Header,Push-Pull 1mm 1 12pin 1A 锡 SMD,P=1mm 贴片安装
供应商型号: C495554
供应商: 国内现货
标准整包数: 1

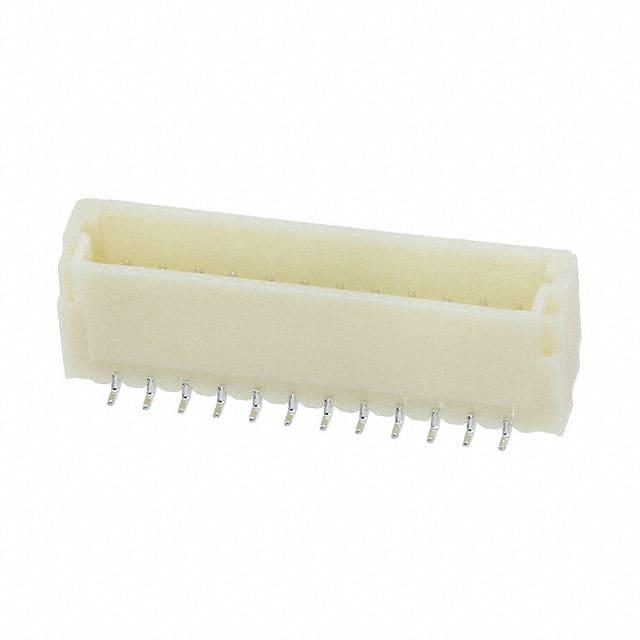

JST 矩形连接器 - 针座 - 公插针 BM12B-SRSS-TBT(LF)(SN)

BM12B-SRSS-TBT(LF)(SN)概述

    JST SR/SZ Connector 技术手册

    产品简介


    JST SR/SZ 连接器是一种紧凑型绝缘位移连接器(Compact Insulation Displacement Connector),专为真空拾放机器人设计的引脚布局提供了一种高效可靠的解决方案。该连接器具有双U型槽绝缘位移结构和三点夹持构造,适用于需要精细焊接和精准安装的应用场景。此外,其通过孔式(SZ)设计使其广泛应用于多种电子设备中,如工业自动化、通讯设备及消费电子产品。

    技术参数


    - 额定电流:0.7A 直流
    - 额定电压:50V 直流
    - 温度范围:-25°C 至 +85°C(包括施加电流时的温度上升)
    - 接触电阻:初始值 ≤ 20mΩ;环境测试后 ≤ 40mΩ
    - 绝缘电阻:最小 100MΩ
    - 耐压能力:500V 交流/分钟
    - 适用导线:AWG #30 导体尺寸,7股,镀锡退火铜丝
    - 绝缘外径:0.54mm 至 0.58mm
    - 符合 RoHS 标准

    产品特点和优势


    1. 紧凑设计:适合真空拾放机器人的紧凑布局。
    2. 高可靠性:双U型槽绝缘位移结构提供稳定的电接触。
    3. 宽工作温度范围:适用于多种恶劣环境。
    4. 高电气性能:出色的电流传输能力和优良的绝缘性能。
    5. 易于安装:三点夹持结构确保安装稳固可靠。
    6. 兼容性良好:支持多款型号,适应不同应用场景。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 通讯模块
    - 消费电子产品
    使用建议:
    1. 在安装过程中,确保所有连接点对齐并稳固。
    2. 确保使用正确的导线规格以避免过载。
    3. 避免在高温环境中长时间使用,以防止过热。

    兼容性和支持


    JST SR/SZ 连接器支持多种型号,可与多种电子设备和其他组件兼容。制造商提供了详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决办法:检查连接点是否清洁且对齐,重新插入连接器。

    2. 问题:电气故障
    - 解决办法:检查导线规格是否符合要求,确保连接器接触电阻在标准范围内。

    总结和推荐


    JST SR/SZ 连接器以其卓越的电气性能和可靠性,在多种应用场景中表现出色。其独特的设计和广泛的适用范围使其在市场上具有很强的竞争力。我们强烈推荐使用 JST SR/SZ 连接器,特别是在需要高精度和可靠性的工业和通讯领域。

BM12B-SRSS-TBT(LF)(SN)参数

参数
间距-配接 1mm
排数 1
触头镀层 - 配接
颜色 -
针脚数 12pin
触头镀层厚度 - 配接 -
防护等级 -
类型 Header,Push-Pull
额定电流 1A
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM12B-SRSS-TBT(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM12B-SRSS-TBT(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM12B-SRSS-TBT(LF)(SN) BM12B-SRSS-TBT(LF)(SN)数据手册

BM12B-SRSS-TBT(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.73
10+ ¥ 3.806
30+ ¥ 3.333
100+ ¥ 2.871
500+ ¥ 2.596
1500+ ¥ 2.453
库存: 1857
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 4.73
直接购买
加入购物车
