B16B-PADSS-1(LF)(SN)

厂牌: JST
产品描述: Header,Locking Ramp 2mm 2 16pin 3A 锡 通孔安装
供应商型号: 306-B16BPADSS1LFSN
供应商: Mouser
标准整包数: 1

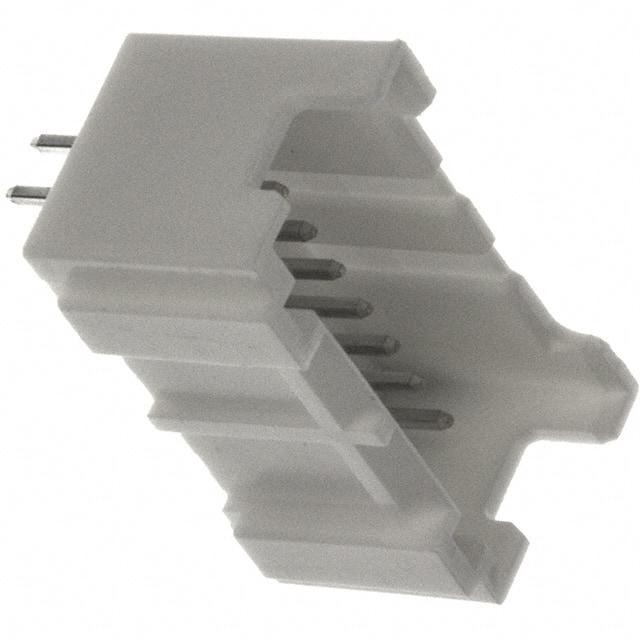

JST 矩形连接器 - 针座 - 公插针 B16B-PADSS-1(LF)(SN)

B16B-PADSS-1(LF)(SN)概述

    # PAD Connector 技术手册

    产品简介


    PAD Connector 是一款2.0毫米间距、可断开式压接连接器,采用双排结构设计以实现高密度安装。该连接器具备多种独特的设计特点,例如可靠的锁紧装置、可靠的接触点、插入导向机构和极化突起。适用于广泛的电子设备和电路板组装应用,特别是那些需要高密度连接和可靠性能的场合。

    技术参数


    - 电流额定值:交流和直流3安培(AWG #22)
    - 电压额定值:交流和直流250伏特
    - 温度范围:-25°C 至 +85°C(包含电气电流产生的温度上升)
    - 接触电阻:初始值 ≤10 mΩ;环境测试后 ≤20 mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压值:交流800伏特/分钟
    - 适用导线:AWG #28 至 #22
    - 适用电路板厚度:1.6毫米
    - RoHS2合规性:符合RoHS2标准

    产品特点和优势


    PAD Connector 的独特设计使其在各种应用场景中表现出色。其双排结构允许实现高密度连接,从而节省空间并提高系统集成度。可靠的锁紧装置确保了连接器在使用过程中的稳固性和长期可靠性。插入导向机制和极化突起则确保了正确的安装方向,防止错误连接。

    应用案例和使用建议


    应用案例
    PAD Connector 常用于工业自动化设备、通信设备、医疗设备及汽车电子等领域,因为这些领域对连接器的高密度、可靠性和环境适应性有着较高的要求。例如,在工业自动化设备中,PAD Connector 可以用于复杂的多层电路板连接,确保信号传输的稳定性和可靠性。
    使用建议
    为了更好地利用PAD Connector 的性能优势,建议在使用前仔细阅读“终端和连接器使用注意事项”手册,特别是在进行压接操作时,要选择合适的压接工具和工艺以保证连接器的最佳性能。此外,考虑到不同材料的电路板可能需要不同的孔径尺寸,建议根据具体应用场景向JST咨询详细的指导和建议。

    兼容性和支持


    PAD Connector 与多种电子元件和设备兼容,适用于不同的电路板厚度。制造商JST提供了详尽的技术支持和服务,包括安装指南、维护手册和客户支持服务。若需了解详细信息或定制化需求,建议直接联系JST获取更多资料。

    常见问题与解决方案


    问题一:连接器安装过程中出现接触不良的情况
    解决方法:确保导线压接正确且均匀,避免导线松动。同时检查连接器和电路板之间的接触是否紧密。
    问题二:连接器耐压测试未通过
    解决方法:确认所使用的连接器型号和规格是否符合要求,如电压额定值等。确保在测试时严格按照规范操作。
    问题三:连接器过热
    解决方法:检查连接器的电流负载是否超出额定值,以及散热措施是否到位。必要时考虑更换更高容量的连接器。

    总结和推荐


    综上所述,PAD Connector 是一款高密度、可靠的压接连接器,适用于多种工业应用。其优良的设计和可靠的性能使得它在市场上具有较强的竞争力。对于需要高密度连接和长期稳定性的应用,强烈推荐使用PAD Connector。如果您需要进一步的技术支持或定制化的解决方案,建议联系JST获取专业的帮助。

B16B-PADSS-1(LF)(SN)参数

参数
排数 2
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
针脚数 16pin
间距-配接 2mm
防护等级 -
颜色 -
触头镀层 - 配接
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘,袋装

B16B-PADSS-1(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B16B-PADSS-1(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B16B-PADSS-1(LF)(SN) B16B-PADSS-1(LF)(SN)数据手册

B16B-PADSS-1(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
