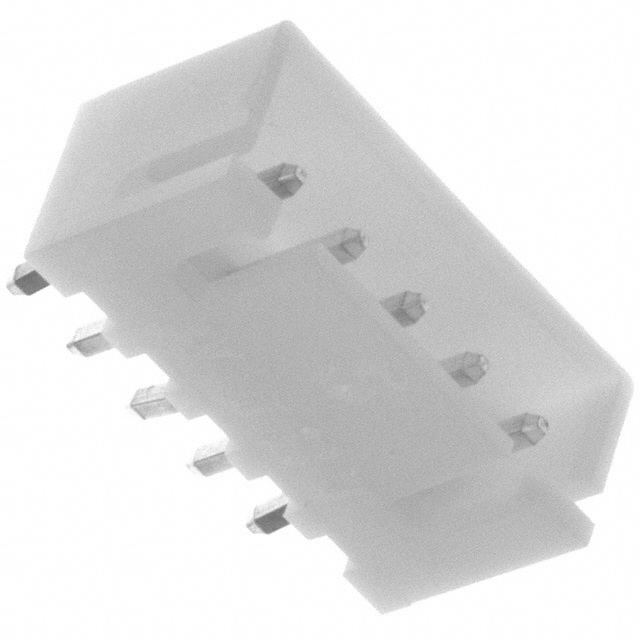

B5B-XH-AM

厂牌: JST
产品描述: Detent Lock,Header 2.5mm 1 5pin 3A 锡 白色 通孔安装 14.9mm(长度)*5.75mm(高度)
供应商型号: JY-B5B-XH-AM
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 针座 - 插座/母插口 B5B-XH-AM

B5B-XH-AM概述

    XH Connector 技术手册概览

    产品简介


    XH连接器是一种小型且高度可靠的接线端子连接器,专为紧凑型设计而开发。该连接器具有可拆卸的压接结构,适用于2.5毫米间距。主要特点包括小型化、高可靠性及广泛的应用领域,如消费电子、工业自动化和通信设备。

    技术参数


    - 电流等级:交流/直流3安培 (AWG #22)
    - 电压等级:交流/直流250伏特
    - 温度范围:-25℃至+85℃ (包括电气负载引起的温度上升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:≥1,000兆欧
    - 耐压能力:1,000伏特交流一分钟
    - 适用导线:AWG #30至#22
    - 适用PC板厚度:1.6毫米

    产品特点和优势


    - 设计:采用了嵌入式和径向带封装。
    - 尺寸:高度为9.8毫米。
    - 材料:磷青铜,锡镀层(回流焊处理)。
    - 兼容性:可互换,符合HA终端标准。
    - 独特优势:顶部入口式带有突起,侧入口式可选,适应多种安装需求。

    应用案例和使用建议


    XH连接器常用于需要高密度安装的应用场景,如移动设备、智能家电等。在实际应用中,可以考虑使用低插入力类型的接触器,以减少振动带来的影响。同时,在设计PCB时,应考虑到不同材料厚度的PCB孔尺寸差异,以确保良好的机械稳定性。

    兼容性和支持


    - 兼容性:与NR和NRD绝缘位移连接器以及JQ板对板连接器兼容。
    - 技术支持:制造商提供详尽的技术文档和客户支持。

    常见问题与解决方案


    - 问题1:如何判断连接器是否正确安装?
    - 解答:检查是否有明显的机械损坏或插针错位,确保无误后再进行电气连接。

    - 问题2:在高温环境下,连接器是否能保持稳定性能?
    - 解答:XH连接器能够在-25℃至+85℃范围内正常工作,包括电气负载引起的温升。

    总结和推荐


    XH连接器凭借其高可靠性、小尺寸及广泛的应用领域,在多个行业中表现出色。该产品非常适合对空间和性能有严格要求的应用场合。强烈推荐使用,特别是对于那些追求高品质、高可靠性的项目。如果你需要进一步的技术支持或定制需求,建议直接联系JST获取更多帮助。

B5B-XH-AM参数

参数
额定电流 3A
排数 1
类型 Detent Lock,Header
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 白色
间距-配接 2.5mm
防护等级 -
针脚数 5pin
长*宽*高 14.9mm(长度)*5.75mm(高度)
安装方式 通孔安装
包装方式 散装

B5B-XH-AM厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B5B-XH-AM数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 插座/母插口 JST B5B-XH-AM B5B-XH-AM数据手册

B5B-XH-AM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.409
库存: 4703
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.4
直接购买
加入购物车
