09FMN-SMT-A-TF (LF)(SN)

产品分类: FFC/FPC连接器
厂牌: JST
产品描述: 焊盘 1mm 9pin 黑色 3mm FFC 500mA 锡 底部 贴片安装 12mm(长度)*5.8mm(高度)
供应商型号:
供应商:
标准整包数: 0

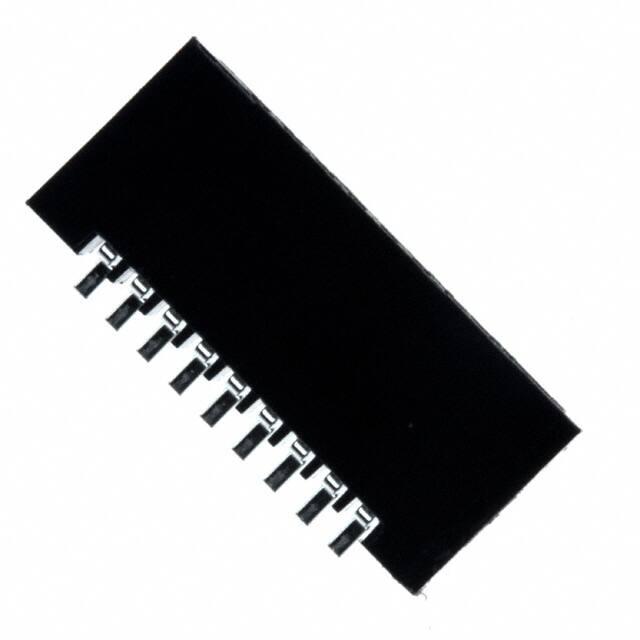

JST FFC/FPC连接器 09FMN-SMT-A-TF (LF)(SN)

09FMN-SMT-A-TF (LF)(SN)概述

    # FMN 连接器技术手册

    产品简介


    基本介绍
    FMN连接器是一种应用于柔性扁平电缆(FFC)的1.0mm间距连接器,设计紧凑且支持多种安装方式。它广泛应用于消费电子、工业控制、通信设备等多个领域,为用户提供高效、可靠的数据传输解决方案。
    主要功能
    - 高密度互连:适用于FFC到PCB之间的高密度连接需求。
    - 低插入力:确保易于操作和安装。
    - 多种安装选项:提供通过孔安装和表面贴装两种类型,满足不同应用场景的需求。

    技术参数


    规格参数
    - 电流等级:0.5A DC
    - 电压等级:50V DC
    - 温度范围:-25°C 至 +85°C(含电气电流产生的温升)
    - 接触电阻:初始值≤30mΩ;环境测试后≤50mΩ
    - 绝缘电阻:≥500 MΩ
    - 耐压性:500 VAC/分钟
    适用FFC参数
    - 导体间距:1.0mm
    - 导体宽度:0.7mm
    - 母端厚度:0.3±0.05mm
    应用PCB厚度
    - 1.6mm
    材料及表面处理
    - 接触件:磷青铜,镀铜,锡镀层(回流处理)
    - 壳体:4至22电路:PBT,UL94V-0;正常型…灰色,逆向型…棕色
    - 23至40电路:PA 6T,UL94V-0;正常型…灰色,逆向型…黑色
    - 焊脚:黄铜,镀铜,锡镀层(回流处理)

    产品特点和优势


    - 紧凑设计:适合空间受限的应用场合。
    - 低插入力:简化安装过程,提高工作效率。
    - 多安装方式:支持通过孔安装和表面贴装,增强适用性。
    - 自动组装:配备卷带包装,便于自动化生产。

    应用案例和使用建议


    应用案例
    FMN连接器广泛应用于手机、笔记本电脑、打印机等设备的内部连接。例如,在手机主板与显示屏之间,使用FMN连接器可以实现高密度的信号传输,同时保证系统的稳定性和可靠性。
    使用建议
    - 在选择适用的FFC时,确保其导体间距和宽度符合连接器的规格要求。
    - 安装过程中需注意焊点的质量和焊接温度,以确保良好的电接触和机械稳定性。
    - 对于批量生产的设备,建议使用自动装配设备进行安装,以提高效率和一致性。

    兼容性和支持


    兼容性
    FMN连接器支持通过孔安装和表面贴装,可与其他标准FFC组件兼容,适用于多种PCB布局。
    支持和维护
    制造商提供详细的技术文档和在线支持,用户可以访问官方网站获取更多信息和帮助。此外,JST公司提供专业的技术支持,解答用户在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查FFC导体和连接器插针是否干净无损。必要时清洁或更换部件。 |
    | 联机失败 | 确认焊接质量,检查是否有虚焊或短路现象。 |
    | 接触电阻异常 | 更换连接器,确保接触良好。 |

    总结和推荐


    综合评估
    FMN连接器凭借其紧凑的设计、低插入力和多样的安装选项,在高密度互连领域表现出色。其广泛应用和广泛的兼容性使其成为电子设计工程师的理想选择。
    是否推荐
    根据上述特性及其应用场景,强烈推荐使用FMN连接器。它不仅能满足高密度互连的需求,还能提高设备的可靠性和生产效率。对于需要灵活安装和高度集成解决方案的项目,FMN连接器无疑是一个理想的选择。

09FMN-SMT-A-TF (LF)(SN)参数

参数
触头镀层
额定电流 500mA
连接器/触头类型 底部
端接 焊盘
外壳颜色 黑色
间距 1mm
板上高度 3mm
扁平柔性类型 FFC
针脚数 9pin
长*宽*高 12mm(长度)*5.8mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

09FMN-SMT-A-TF (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

09FMN-SMT-A-TF (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST FFC/FPC连接器 JST 09FMN-SMT-A-TF (LF)(SN) 09FMN-SMT-A-TF (LF)(SN)数据手册

09FMN-SMT-A-TF (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
