WC-610M

产品分类: 线缆工具
厂牌: JST
产品描述: JST 手动压线钳 WC系列, 用于压接触点, 适合SPAL Contacts, SPHD Contacts
供应商型号: WC-610M
供应商: TME
标准整包数: 1

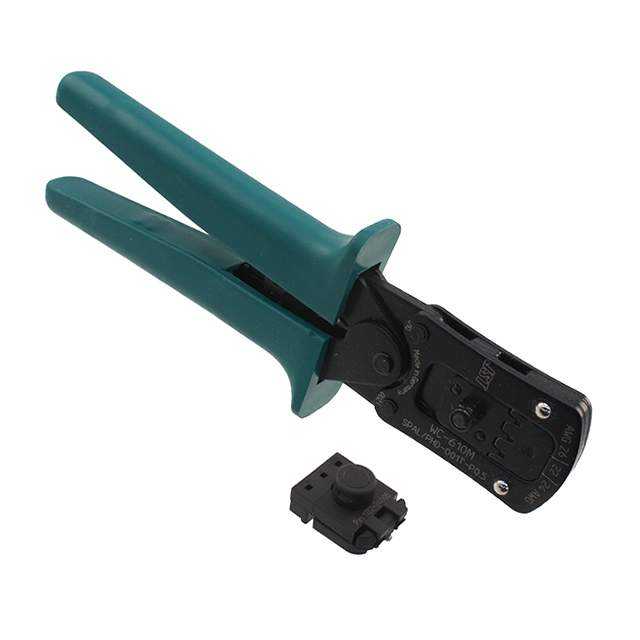

JST 线缆工具 WC-610M

WC-610M概述

    电子元器件技术手册:专业手持式压接工具

    1. 产品简介


    本产品是一款专业的手持式压接工具(Professional Handcrimp Tool),型号为CS 10-WC-610,代码编号0182-24000,适用于压接不同类型的电子连接器。产品设计注重易用性和精度,广泛应用于汽车电子、通信设备、工业自动化等领域,尤其适合需要高精度压接作业的场合。

    2. 技术参数


    以下是产品的主要技术规格和性能参数:
    - 适用线缆截面积范围:AWG 26 (0.65 mm²) 至 AWG 22 (0.75 mm²),兼容SPHD-001T-P0.5 和 SPAL-001T-P0.5 类型的插针和插座。
    - 压接高度范围:精准控制在±0.05 mm 的公差范围内。
    - 压接宽度范围:具体依据线缆规格变化。
    - 工具材质:优质合金钢,表面经过氧化处理(Turkish green,类似RAL 6016)。
    - 工具尺寸:长度约为195 mm,宽度约为63 mm,重量约290克。
    - 操作支持附件:
    - 针式定位器(Pin Locator),型号1882-24008。
    - 插座定位器(Socket Locator),型号1182-24005或1182-24008。
    - 工作环境温度范围:建议在常温下使用,确保定位器的顺畅滑动和牢固安装。

    3. 产品特点和优势


    - 高精度压接:采用线性动作原理(Linearer Hub),实现精确控制压接高度和宽度。
    - 易用性设计:工具手柄采用人体工程学设计,轻量化且手感舒适。
    - 安全机制:配备可释放锁定装置(Ratchet Release),防止意外过压。
    - 环保友好:材料符合RoHS标准(Directive 2002/95/EG),完全可回收利用。
    - 兼容性强:支持多种接触点类型(如SPHD 和 SPAL),适用范围广。

    4. 应用案例和使用建议


    该工具非常适合小型批量生产以及现场维修场景。例如,在汽车线束生产中,用于压接传感器接口;在通信行业,用于电话交换机内部线路压接。为了提高效率和质量,建议如下:
    - 在使用针式定位器时,务必先移除支持块。
    - 使用插座定位器前,请确保支持块已正确安装并调整到位。
    - 定期检查定位器的滑动功能,以保持最佳压接效果。

    5. 兼容性和支持


    该工具与其他标准规格的连接器具有良好的兼容性,特别是SPHD 和 SPAL 系列插针和插座。制造商WEZAG GmbH 提供全面的技术支持,包括在线文档下载、客户热线以及现场培训服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 定位器无法正常滑动 | 检查是否安装支持块且调整到位 |
    | 压接后的接触电阻偏高 | 确保压接高度和宽度符合要求 |
    | 工具整体较重 | 调整握持姿势,分散压力 |

    7. 总结和推荐


    总体而言,这款专业手持式压接工具在精密性和易用性方面表现出色,是行业内值得信赖的选择。凭借其高精度压接能力和多方面的设计亮点,该工具在汽车、通信及工业自动化领域拥有显著的竞争优势。我们强烈推荐给需要高质量压接作业的专业人士或企业。
    如果您正在寻找一款高效、可靠的手动压接工具,CS 10-WC-610无疑是理想之选!

WC-610M参数

参数
零件状态 在售
包装方式 盒装

WC-610M厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

WC-610M数据手册

厂牌 PDF简要描述 下载
JST 线缆工具 JST WC-610M WC-610M数据手册

WC-610M封装设计

查看详情并下载
Symbol
Footprint
3D Model
