B06B-PASK(LF)(SN)

厂牌: JST
产品描述: 6pin 2mm 1 Header,Locking Ramp 3A 锡 通孔安装 14mm*5.3mm*5.3mm
供应商型号: C158044
供应商: 国内现货
标准整包数: 5

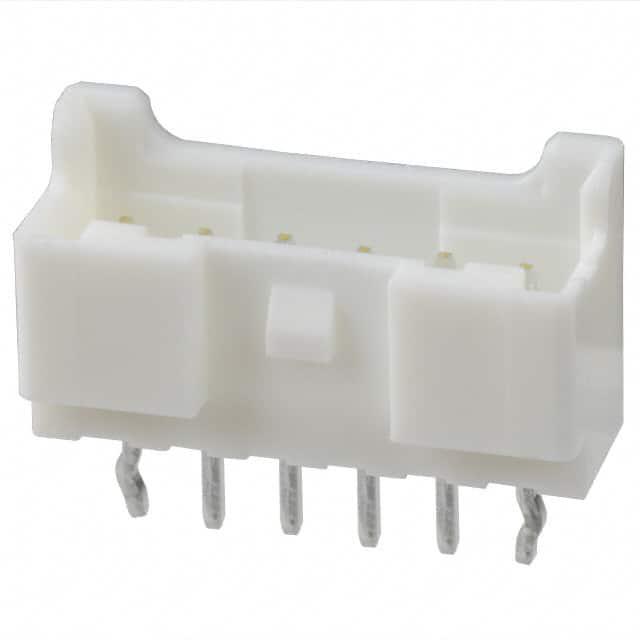

JST 矩形连接器 - 针座 - 公插针 B06B-PASK(LF)(SN)

B06B-PASK(LF)(SN)概述

    PA FAMILY SERIES Connector 技术手册

    1. 产品简介


    PA FAMILY SERIES连接器是一款适用于线对板和线对线应用的高可靠性连接器系列。主要包括PA(Shrouded header, top entry type和side entry type)、PAF(Receptacle, IDC style)和PAL(Crimp style Wire-to-Wire)三种类型的连接器。这些连接器以2.0毫米间距设计,具有高密度布线能力,特别适合于复杂线束系统中的可靠连接。其关键应用领域包括汽车电子、工业自动化、电信设备和消费电子等领域。

    2. 技术参数


    以下是PA FAMILY SERIES连接器的主要技术参数:
    - PA连接器(标准型)
    - 电流等级:3 A AC, DC (AWG #22)
    - 电压等级:250 V AC, DC
    - 温度范围:-25°C至+85°C(包括施加电流时的温升)
    - 接触电阻:初始值≤10 mΩ,环境测试后≤20 mΩ
    - 绝缘电阻:初始≥1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用电线:导体尺寸AWG #28至#22,绝缘外径0.76至1.5 mm
    - 适用PC板厚度:1.6 mm
    - PA连接器(带安装式锁止机构型)
    - 电流等级:3 A AC, DC (AWG #22)
    - 电压等级:100 V AC, DC
    - 温度范围:-25°C至+85°C(包括施加电流时的温升)
    - 接触电阻:初始值≤15 mΩ,环境测试后≤25 mΩ
    - 绝缘电阻:初始≥1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用电线:AWG #26至#22
    - PAF连接器
    - 电流等级:1.0 A AC, DC (AWG #26)
    - 电压等级:100 V AC, DC
    - 温度范围:-25°C至+85°C(包括施加电流时的温升)
    - 接触电阻:初始值≤15 mΩ,环境测试后≤25 mΩ
    - 绝缘电阻:初始≥1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用电线:UL1061(关于其他UL电线,请联系JST)
    - PAL连接器
    - 电流等级:3 A AC, DC (AWG #22)
    - 电压等级:100 V AC, DC
    - 温度范围:-25°C至+85°C(包括施加电流时的温升)
    - 接触电阻:初始值≤15 mΩ,环境测试后≤25 mΩ
    - 绝缘电阻:初始≥1,000 MΩ
    - 耐压:800 VAC/分钟
    - 适用电线:AWG #28至#22
    - 适用面板厚度:0.5至2.0 mm

    3. 产品特点和优势


    PA FAMILY SERIES连接器具备以下显著特点和优势:
    - 安全锁定机制:所有连接器均配有可靠的锁定装置,确保稳定连接。
    - 互换性:Crimp和IDC座插可以互换,增加了应用的灵活性。
    - 二次锁止机构:有效防止意外解锁。
    - 多样化配置:可适应各种线束变体,满足不同应用场景的需求。
    - 高性能接触:PA连接器采用高性能接触材料,确保电流传导的稳定性。
    - 插入引导机制:便于连接器的准确插入,减少安装错误。

    4. 应用案例和使用建议


    PA FAMILY SERIES连接器广泛应用于汽车电子、工业控制、通信设备等多个领域。例如,在汽车电子中,它可用于车载导航系统和车身电子系统的线束连接。为了更好地发挥其性能,建议在使用时注意以下几点:
    - 在连接前,确保电线的绝缘层符合适用规格。
    - 使用专用工具进行端子压接,以保证接触电阻和耐压性能。
    - 按照制造商提供的安装指南进行安装,确保正确使用锁止机制。

    5. 兼容性和支持


    PA FAMILY SERIES连接器与大多数主流电子元件兼容。制造商提供详尽的技术文档和支持服务,包括产品选型指南、安装说明和技术咨询。如需更多详细信息,请联系JST技术支持。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方案:
    - 问题:无法准确插入连接器
    - 解决方案:检查连接器和插座是否干净无损,确认插入方向是否正确。

    - 问题:接触不良导致信号不稳定
    - 解决方案:检查端子是否正确压接,必要时更换新的端子。

    - 问题:连接器温度过高
    - 解决方案:检查电流负载是否超过额定值,降低负载或更换为更高额定值的产品。

    7. 总结和推荐


    综上所述,PA FAMILY SERIES连接器凭借其高可靠性和多功能性,在众多应用领域中表现出色。它不仅能满足苛刻的工作环境要求,还提供了广泛的配置选项,适用于多样化的应用场景。因此,我们强烈推荐使用此系列连接器,特别是对于需要高性能和高可靠性的电子系统。

B06B-PASK(LF)(SN)参数

参数
针脚数 6pin
间距-配接 2mm
排数 1
排距 -
防护等级 -
触头镀层厚度 - 配接 -
颜色 -
额定电流 3A
触头镀层 - 配接
类型 Header,Locking Ramp
长*宽*高 14mm*5.3mm*5.3mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

B06B-PASK(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B06B-PASK(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B06B-PASK(LF)(SN) B06B-PASK(LF)(SN)数据手册
