首页  >  产品百科  >  XADRP-28V

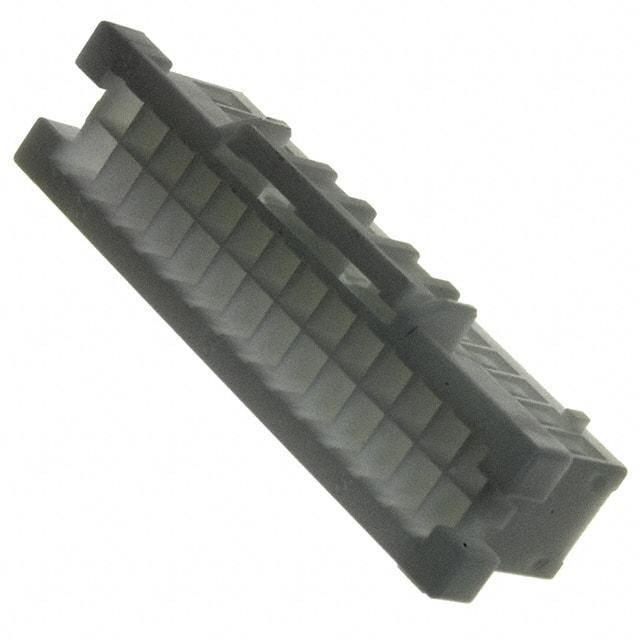

XADRP-28V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 2 28pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 39.7mm(长度)*12mm(高度)
供应商型号: XADRP-28V
供应商: 国内现货
标准整包数: 500
JST 矩形连接器 - 外壳 XADRP-28V

XADRP-28V概述

    XAD Connector:可靠连接解决方案

    产品简介


    XAD连接器是专为需要高可靠性、紧凑设计及易于操作的应用而开发的产品。它的2.5毫米间距与可拆卸的压接风格使其成为适用于多种电子设备的理想选择。此类连接器广泛应用于消费电子、工业控制、医疗设备等领域。

    技术参数


    - 电流承载能力: 3A(交流/直流)
    - 电压等级: 250V(交流/直流)
    - 温度范围: -25℃至+85℃(含电流产生的温升)
    - 接触电阻: 首次值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻: 最小1000MΩ
    - 耐压性能: 1000VAC/分钟
    - 适用线径: AWG #28至#20
    - 适用板厚: 1.6mm

    产品特点和优势


    - 安全锁定装置: 确保连接器在使用过程中不会意外松动。
    - 防焊裂材料: 增强连接器的耐用性和稳定性。
    - 极化突起: 防止错误插入,提高装配精度。
    - 错插防护设计: 在组装时提供额外的安全保障。
    - 符合RoHS2标准: 确保产品环保且对人体无害。

    应用案例和使用建议


    XAD连接器广泛应用于工业自动化控制系统中,例如自动检测设备、生产线控制板等。建议在高温或振动环境中使用时,额外关注连接器的固定方式,以防止由于外界因素导致的松动问题。

    兼容性和支持


    本系列产品兼容不同厚度的印刷电路板,便于集成到各种电子设备中。有关具体型号及其适用情况,以及对特殊要求的支持,请直接联系JST公司获取详细信息。

    常见问题与解决方案


    - Q: 连接器使用一段时间后接触电阻变大怎么办?
    - A: 检查连接处是否有污染物或损坏。若存在污染,清洁后再进行测试。若发现损坏,考虑更换新的连接器。
    - Q: 如何确保正确安装?
    - A: 参照手册上的安装指南,并确认所有部件安装到位,特别是极化突起必须与插座匹配。

    总结和推荐


    XAD连接器凭借其优异的性能、广泛的适用范围以及坚固耐用的设计,在多个行业中都展现出卓越的表现。如果您正在寻找一款能在严苛环境下保持稳定连接的解决方案,XAD连接器无疑是您的首选。强烈推荐用于需要高度可靠性的应用场景中。

XADRP-28V参数

参数
针脚数 28pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 39.7mm(长度)*12mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

XADRP-28V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XADRP-28V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XADRP-28V XADRP-28V数据手册

XADRP-28V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.1811
6000+ ¥ 1.1708
9000+ ¥ 1.1708
库存: 12500
起订量: 3000 增量: 500
交货地:
最小起订量为:3000
合计: ¥ 3543.3
直接购买
加入购物车
