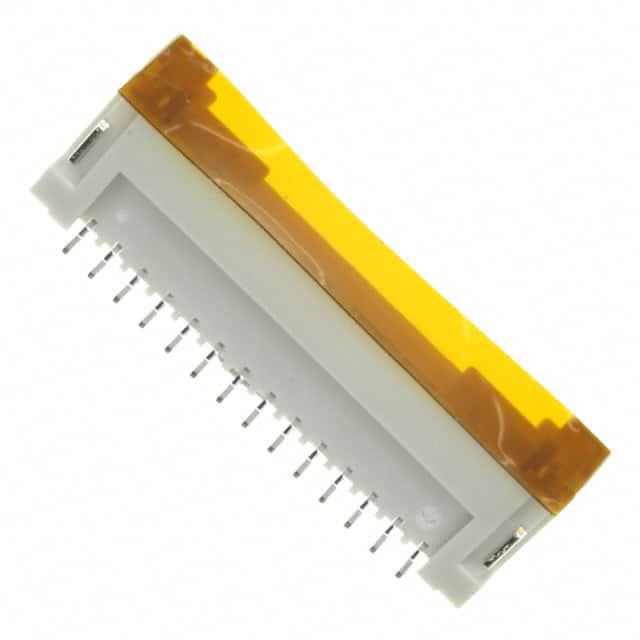

BM14B-ZESS-TBT (LF)(SN)

厂牌: JST
产品描述: 14pin 1.5mm 1 Header,Locking Ramp 2A 锡 贴片安装 25.5mm(长度)*7mm(高度)
供应商型号:
供应商:
标准整包数: 0
JST 矩形连接器 - 针座 - 公插针 BM14B-ZESS-TBT (LF)(SN)

BM14B-ZESS-TBT (LF)(SN)概述

    ZE CONNECTOR 技术手册

    1. 产品简介


    ZE CONNECTOR 是一种适用于紧凑空间设计的高可靠性连接器系统。它采用了1.5mm间距的设计,提供了断开式压接结构,特别适用于需要频繁插拔的应用场景。这种连接器广泛应用于通信设备、工业自动化、医疗器械、智能家居等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | 2 A AC, DC (AWG #24) |
    | 额定电压 | 100 V AC, DC |
    | 工作温度范围 | -25°C 至 +85°C(包括电流应用时的温升) |
    | 接触电阻 | 初始值:≤20 mΩ;测试后:≤40 mΩ |
    | 绝缘电阻 | ≥500 MΩ |
    | 耐压 | 500 VAC/分钟 |
    | 适用导线 | 导体尺寸:AWG #30 至 #24 |
    绝缘外径:0.76 mm 至 1.2 mm |

    3. 产品特点和优势


    - 安全锁结构:确保连接器牢固锁定,不易松动,提高了系统的稳定性。
    - 叉形接触头:提供良好的对接感觉和稳定的连接操作。
    - 紧凑设计:1.5mm的紧凑间距,适合在空间受限的环境中使用。
    - 兼容性强:适用于多种电路布局和安装方式,如顶入式和侧入式。
    - 环保材料:采用UL94V-0级阻燃材料,符合RoHS标准,确保长期使用下的安全性和可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:手机、路由器等设备内部的连接。
    - 工业自动化:机器人控制系统的信号传输。
    - 医疗器械:医疗设备中的传感器信号采集。
    - 智能家居:智能灯具、安防系统的信号连接。
    使用建议:
    - 在安装前,仔细检查连接器的外观,确保没有损坏或变形。
    - 使用专用的压接工具进行压接,以确保接触可靠。
    - 确保连接器安装到位并锁紧,避免因松动导致的信号不良。
    - 定期检查连接器的状态,及时更换磨损严重的部件。

    5. 兼容性和支持


    ZE CONNECTOR 与各种电子元件具有良好的兼容性,可以与其他标准的1.5mm间距连接器配合使用。制造商JST提供全面的技术支持和服务,包括但不限于:
    - 详细的安装和维护指南。
    - 技术咨询和故障排除服务。
    - 备件供应和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 确认连接器安装到位并锁紧 |
    | 信号不良 | 检查连接器是否正确压接 |
    | 发热过高 | 确认电线规格是否符合要求,并检查散热措施 |

    7. 总结和推荐


    总体来说,ZE CONNECTOR 是一款集安全性、可靠性、灵活性于一体的优秀连接器。它在多种应用场景中表现出色,是众多设备的理想选择。对于需要高可靠性和紧凑设计的应用场合,强烈推荐使用这款连接器。如果您的项目需要高性能的连接解决方案,不妨考虑将ZE CONNECTOR纳入您的设计之中。

BM14B-ZESS-TBT (LF)(SN)参数

参数
针脚数 14pin
间距-配接 1.5mm
排数 1
排距 -
额定电流 2A
颜色 -
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
长*宽*高 25.5mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BM14B-ZESS-TBT (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM14B-ZESS-TBT (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM14B-ZESS-TBT (LF)(SN) BM14B-ZESS-TBT (LF)(SN)数据手册

BM14B-ZESS-TBT (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
