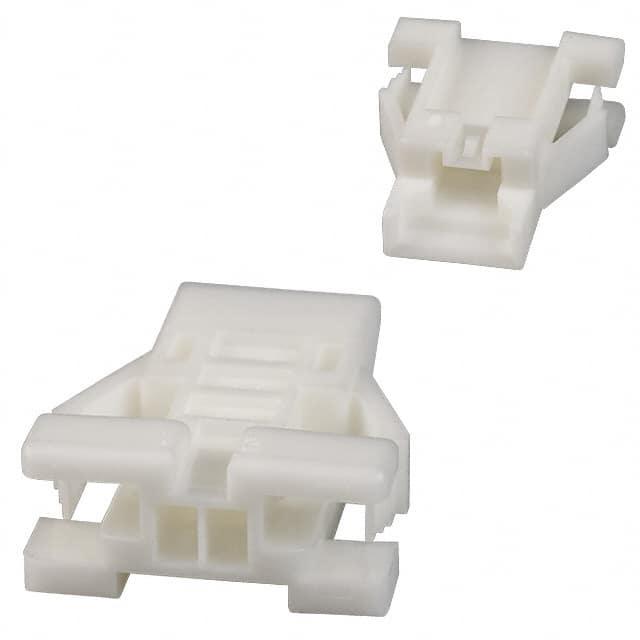

PALR-02V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Locking Ramp,Plug 1 2pin 滑锁 Male Pin 压接 自然色 卡入式安装,按扣安装,面板安装
供应商型号: PALR-02V
供应商: 国内现货
标准整包数: 1000
JST 矩形连接器 - 外壳 PALR-02V

PALR-02V概述


    产品简介


    PA家族连接器是专为2.0毫米间距设计的高可靠性接插件,包括三种基本类型:PA接头(线到板连接)、PAF接头(线到板绝缘位移连接)和PAL接头(线到线连接)。这些连接器被广泛应用于复杂的线束系统中,具有坚固的锁紧机制。它们的主要功能包括:
    - 线到板和线到线的电气连接
    - 支持通过焊接或压接方式安装
    - 具备出色的接触可靠性
    应用领域包括汽车、工业控制、通信设备、家用电器等多个行业。

    技术参数


    以下是PA家族连接器的主要技术规格:
    PA接头(标准型)
    - 额定电流:3A AC/DC (AWG #22)
    - 额定电压:250V AC/DC
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值 ≤ 10 mΩ,环境测试后 ≤ 20 mΩ
    - 绝缘电阻:初始值 ≥ 1,000 MΩ
    - 耐压:800V AC/分钟
    - 适用电线:导体尺寸 AWG #28 至 #22,绝缘外径 0.76 至 1.5 mm
    - 适用于电路板厚度:1.6 mm
    PA接头(带锁止型)
    - 额定电流:3A AC/DC (AWG #22)
    - 额定电压:100V AC/DC
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值 ≤ 15 mΩ,环境测试后 ≤ 25 mΩ
    - 绝缘电阻:初始值 ≥ 1,000 MΩ
    - 耐压:800V AC/分钟
    - 适用电线:AWG #26 至 #22
    PAF接头
    - 额定电流:1.0A AC/DC (AWG #26)
    - 额定电压:100V AC/DC
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值 ≤ 15 mΩ,环境测试后 ≤ 25 mΩ
    - 绝缘电阻:初始值 ≥ 1,000 MΩ
    - 耐压:800V AC/分钟
    - 适用电线:AWG #26
    PAL接头
    - 额定电流:3A AC/DC (AWG #22)
    - 额定电压:100V AC/DC
    - 温度范围:-25°C 至 +85°C
    - 接触电阻:初始值 ≤ 15 mΩ,环境测试后 ≤ 25 mΩ
    - 绝缘电阻:初始值 ≥ 1,000 MΩ
    - 耐压:800V AC/分钟
    - 适用电线:AWG #28 至 #22

    产品特点和优势


    PA家族连接器具有以下显著特点和优势:
    - 安全可靠的锁定装置,确保稳定连接。
    - 支持多种安装方式,包括压接和绝缘位移连接。
    - 带有二次锁定机构,提高可靠性。
    - 多样化的电线配置选项,适应各种应用需求。
    - PA接头:具有高度可靠的接触设计和插入引导机制。
    - PAF接头:业内首款具备安全锁定机制的绝缘位移连接器。
    - PAL接头:业内首款可选配面板锁的2.0毫米间距线到线连接器。
    这些特点使其在复杂系统中的应用非常广泛,且具有极高的市场竞争力。

    应用案例和使用建议


    应用案例
    PA家族连接器在汽车电子系统中的应用尤为广泛。例如,在汽车导航系统的连接器中,由于其高可靠性和紧凑设计,使得线路布置更加灵活,从而提升了整车的可靠性。
    使用建议
    - 在安装过程中,应严格按照制造商的安装指南进行操作,确保连接器正确安装。
    - 连接器应避免长时间暴露在极端温度和湿度环境中。
    - 定期检查连接器,确保接触点的清洁和良好接触。

    兼容性和支持


    PA家族连接器与市场上大多数主流电路板和电缆兼容。为了确保最佳性能,建议客户根据具体的应用选择合适的型号。此外,JST提供全面的技术支持和售后服务,以满足客户的各种需求。

    常见问题与解决方案


    问题1:连接器接触不良
    解决方案:检查连接器是否有脏污,重新清洁并确保安装正确。
    问题2:连接器耐压不足
    解决方案:确认连接器型号符合应用所需的耐压要求,并参考手册中提供的耐压规格。

    总结和推荐


    综上所述,PA家族连接器以其优异的可靠性和多样性在市场上占据了一席之地。无论是汽车电子还是工业控制领域,这些连接器都表现出色。推荐此系列产品,尤其适合需要高度可靠和灵活连接解决方案的应用场景。

PALR-02V参数

参数
触头端接 压接
针脚数 2pin
类型 Locking Ramp,Plug
颜色 自然色
触头类型 Male Pin
紧固类型 滑锁
排数 1
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装
