XMP-08V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 压接连接器外壳, 8路, 2.5mm节距, Single行
供应商型号: 14M-XMP-08V
供应商: 云汉优选
标准整包数: 1

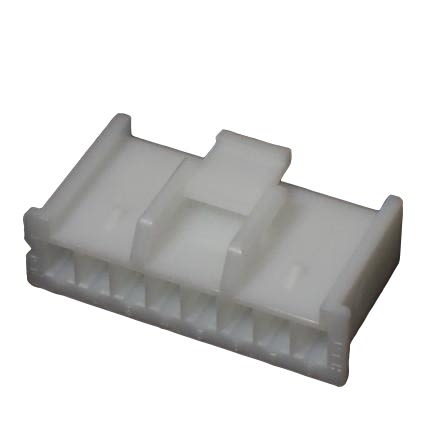

JST 矩形连接器 - 外壳 XMP-08V

XMP-08V概述


    产品简介


    XM Connector 是一种2.5毫米间距/压接式线对线连接器,主要用于电子设备中的信号传输。其设计包括内部锁、二次固定装置、安装扣位等,确保连接的稳固性和可靠性。这种连接器适用于多种不同类型的面板安装,接触针可以平滑地插入外壳内,避免与内部障碍物碰撞。它广泛应用于通信设备、工业控制、智能家居等领域。

    技术参数


    - 电流等级: 交流或直流最大3A
    - 电压等级: 交流或直流最大250V
    - 温度范围: -25°C 至 +85°C(包括通电时的温升)
    - 接触电阻: 初始值最大10mΩ;环境测试后最大20mΩ
    - 绝缘电阻: 最小500MΩ
    - 耐压: 1,500V AC/分钟
    - 适用导线: AWG #28至#20(0.08至0.50平方毫米)
    - 适用面板厚度: 0.5至1.8毫米

    产品特点和优势


    XM Connector的主要特点是它的稳固性和可靠性能。通过内置的锁定机制,它可以有效防止非插入或断开的情况。此外,它的内壳锁定和二次固定装置使其具有很高的抗拉力和抗震动能力。接触针的顺畅插入和安装在各种面板上的灵活性,使该连接器在多种环境中都有良好的表现。其高电流和电压等级,以及宽广的工作温度范围,使其适用于各种复杂的应用场合。

    应用案例和使用建议


    XM Connector常用于通信设备中的信号传输和工业控制系统中的接线。例如,在智能家居系统中,它可用于连接各类传感器和控制器,实现高效的数据传输。为了更好地利用XM Connector的功能,建议在安装时注意遵循手册中的详细说明,特别是关于面板孔尺寸和面板厚度的指南。此外,合理的布线和插拔操作也可以进一步提高其使用寿命和性能稳定性。

    兼容性和支持


    XM Connector设计上符合RoHS标准,以确保环保和安全性。对于特定需求,用户可联系JST公司获取更多技术支持和特殊产品定制。此外,该连接器还提供了广泛的配件选择,如压接工具和模具,以便用户更方便地进行组装和维护。

    常见问题与解决方案


    - 问题1: 连接器在安装过程中出现卡顿现象。
    - 解决办法: 确保按手册指示正确进行压接,并检查导线截面是否合适。
    - 问题2: 接触电阻超出规定范围。
    - 解决办法: 检查接触点是否有灰尘或氧化物,必要时重新清洁并重新压接。
    - 问题3: 面板安装后连接器松动。
    - 解决办法: 确认安装孔尺寸和厚度符合要求,并且使用正确的安装方法。

    总结和推荐


    XM Connector以其卓越的稳定性和可靠性,成为通信设备、工业控制及智能家居领域中的理想选择。它的设计和制造质量满足了广泛的电气和机械要求,能够应对复杂的操作环境。建议用户在安装和使用时遵循制造商的指导,以确保最佳性能和最长寿命。综上所述,我们强烈推荐使用XM Connector,无论是对于专业人士还是普通用户来说,都是一个可靠的选择。

XMP-08V参数

参数
类型 矩形连接器-外壳
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
长*宽*高 22.3mm(长度)*12mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装

XMP-08V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMP-08V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XMP-08V XMP-08V数据手册

XMP-08V封装设计

查看详情并下载
Symbol
Footprint
3D Model
