PHDR-18VS

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 18路, 2mm节距, 2行
供应商型号: 14M-PHDR-18VS
供应商: 云汉优选
标准整包数: 1

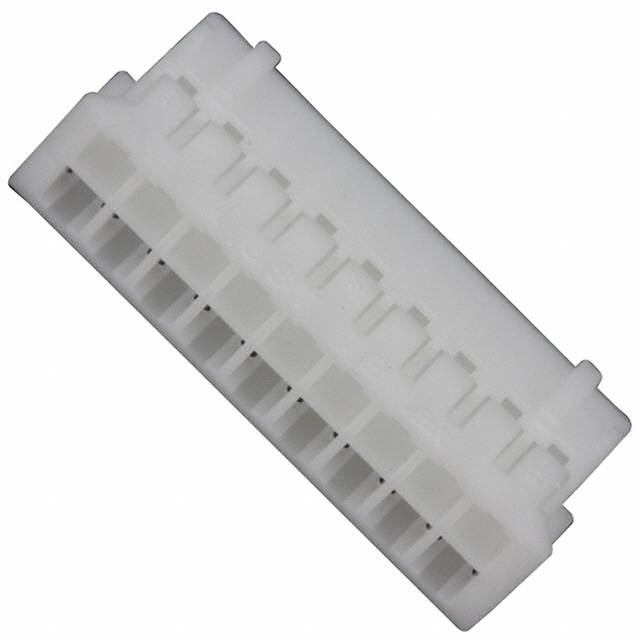

JST 矩形连接器 - 外壳 PHDR-18VS

PHDR-18VS概述

    # PHD Connector 技术手册

    产品简介


    PHD Connector 是一款2.0毫米间距的可断开式压接连接器,适用于多种电子设备和系统中的高密度、低轮廓连接需求。这类连接器特别适合应用于需要紧凑、可靠的信号传输场景,如消费电子、工业自动化、通信设备等领域。

    技术参数


    以下是PHD Connector的技术规格:
    - 电流容量:3 A(交流/直流),适用于AWG #22线缆
    - 电压容量:250 V(交流/直流)
    - 温度范围:-25°C至+85°C(包括电流应用时的温度上升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐电压:800 VAC/分钟
    - 适用线缆:AWG #28 至 #22
    - 适用PC板厚度:1.6毫米

    产品特点和优势


    1. 紧凑设计:通过2.0毫米的紧密间距设计,满足高密度连接的需求。
    2. 可靠接触:采用磷青铜材料并经过镀锡处理,确保了连接器在高频次操作下的可靠性。
    3. 全屏蔽外壳:顶部和侧面进入型连接器都配备了完全屏蔽的插头,提供了更好的电磁干扰保护。
    4. 高耐久性:符合RoHS2标准,保证了环保和安全性。

    应用案例和使用建议


    应用案例
    PHD Connector广泛应用于各类电子设备中,如智能手机、平板电脑、工业控制系统、通信基站等。例如,在智能手机和平板电脑中,它用于连接主板与显示屏幕、电池等关键部件。
    使用建议
    1. 正确选择型号:根据实际应用需求选择合适的电路数和线缆规格,以确保最佳性能。
    2. 严格控制焊接工艺:参照官方文档中的焊接指南,确保焊接质量,避免虚焊或短路等问题。
    3. 注意安装方向:按照正确的插入方向安装连接器,避免接触不良或损坏连接器内部结构。

    兼容性和支持


    PHD Connector设计灵活,可以轻松集成到现有的电子系统中。制造商提供了详细的安装指南和技术支持服务,帮助客户快速上手。此外,产品也支持与其他品牌的产品进行混合使用,增加了系统的灵活性。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:检查连接器是否完全插入,确保焊点无虚焊,适当清洁焊接面。
    2. 耐电压不足
    - 解决方案:确认所用线缆符合规定标准,重新检测耐电压性能,必要时更换线缆。
    3. 接触电阻异常
    - 解决方案:检查接触部位是否有污垢或氧化层,清洁后重新测量。

    总结和推荐


    综上所述,PHD Connector凭借其紧凑的设计、可靠的接触性能以及广泛的适用性,在众多电子元器件中脱颖而出。对于需要高密度、低轮廓连接的应用场景,推荐使用PHD Connector。结合其优秀的耐久性和环保特性,这无疑是一个值得信赖的选择。

PHDR-18VS参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 18pin
类型 Receptacle
长*宽*高 19.9mm*7.3mm*5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

PHDR-18VS厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PHDR-18VS数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST PHDR-18VS PHDR-18VS数据手册

PHDR-18VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8122
10+ ¥ 0.7987
30+ ¥ 0.6317
100+ ¥ 0.5324
300+ ¥ 0.4873
1000+ ¥ 0.4512
库存: 3220
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.81
