BM04B-ZESS-TBT(LF)(SN)

厂牌: JST

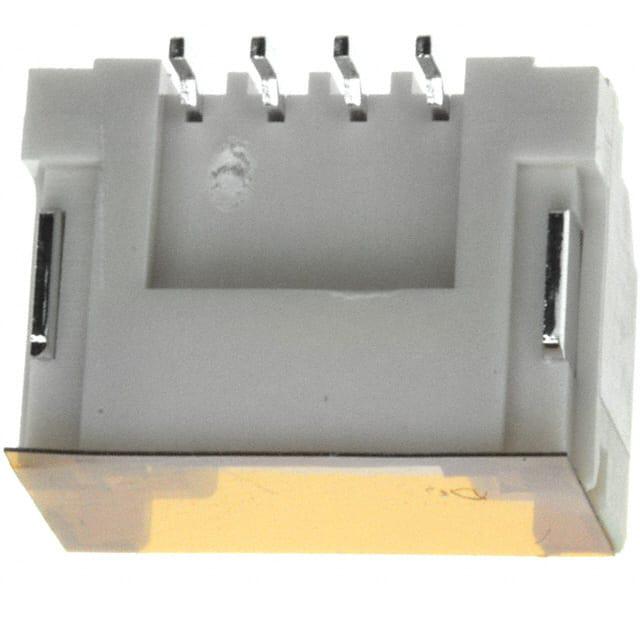

产品描述: JST 1.5mm间距4p单排排针 线对板连接器, ZE系列, 直角, 表面
供应商型号: J-BM04B-ZESS-TBT(LF)(SN)
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 针座 - 公插针 BM04B-ZESS-TBT(LF)(SN)

BM04B-ZESS-TBT(LF)(SN)概述


    产品简介


    ZE CONNECTOR 是一款专为高可靠性连接而设计的电子元器件,适用于各种复杂电子设备。这类连接器采用1.5mm间距设计,具有可拆卸式压接结构,特别适合需要频繁插拔的场合。主要应用领域包括汽车电子、工业自动化、消费电子等领域,这些领域对连接器的稳定性和耐用性有着较高的要求。

    技术参数


    - 电流额定值:交流或直流2A(AWG #24)
    - 电压额定值:100V(交流或直流)
    - 温度范围:-25°C至+85°C(包含电气电流带来的温度上升)
    - 接触电阻:初始值≤20mΩ;环境测试后≤40mΩ
    - 绝缘电阻:≥500MΩ
    - 耐压:500VAC/分钟
    - 适用导线:导线截面积/AWG #30至#24;绝缘外径/0.76至1.2mm

    产品特点和优势


    ZE CONNECTOR 在设计上采用了坚固可靠的锁紧结构和叉形插针接触方式,能够确保良好的接触感和稳固的连接操作。此外,该连接器具有优秀的电气性能和宽广的工作温度范围,能够在苛刻环境下保持长期稳定运行。同时,ZE CONNECTOR 的环保特性也十分突出,符合RoHS标准。

    应用案例和使用建议


    在实际应用中,ZE CONNECTOR 主要用于汽车电子控制单元(ECU)、工业机器人控制系统、家用电器主控板等场合。由于其出色的耐用性和稳定性,广泛受到用户的青睐。
    使用建议:
    - 选择合适的导线:根据实际电流需求选择适当的导线型号,以确保良好的电流传导性能。
    - 正确安装:按照制造商提供的安装指南进行操作,确保连接器牢固可靠。
    - 环境适应性:考虑安装位置的温度、湿度等因素,选择符合相应工作环境的型号。

    兼容性和支持


    ZE CONNECTOR 具有良好的互换性和兼容性,可以与其他标准接口产品兼容使用。JST公司提供了详细的安装指南和售后服务,帮助客户解决可能出现的技术问题。此外,该产品还通过了多项国际认证,如UL认证等,进一步提升了其在市场上的竞争力。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查连接器和导线之间的连接是否紧密,确保接触良好。

    2. 问题:温度过高
    - 解决方案:确认安装环境是否符合产品的工作温度范围,并适当增加散热措施。

    总结和推荐


    ZE CONNECTOR 是一款高度可靠、稳定且兼容性强的电子连接器产品。它在多种应用环境中表现出色,特别是在高可靠性要求的场合下尤为突出。综上所述,推荐使用ZE CONNECTOR 来满足各种复杂电子设备的连接需求。如果您需要进一步了解详细信息或订购,欢迎联系JST公司获取更多支持。

BM04B-ZESS-TBT(LF)(SN)参数

参数
针脚数 4pin
间距-配接 1.5mm
排数 1
排距 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
额定电流 2A
颜色 -
防护等级 -
长*宽*高 10.5mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BM04B-ZESS-TBT(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM04B-ZESS-TBT(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM04B-ZESS-TBT(LF)(SN) BM04B-ZESS-TBT(LF)(SN)数据手册

BM04B-ZESS-TBT(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
