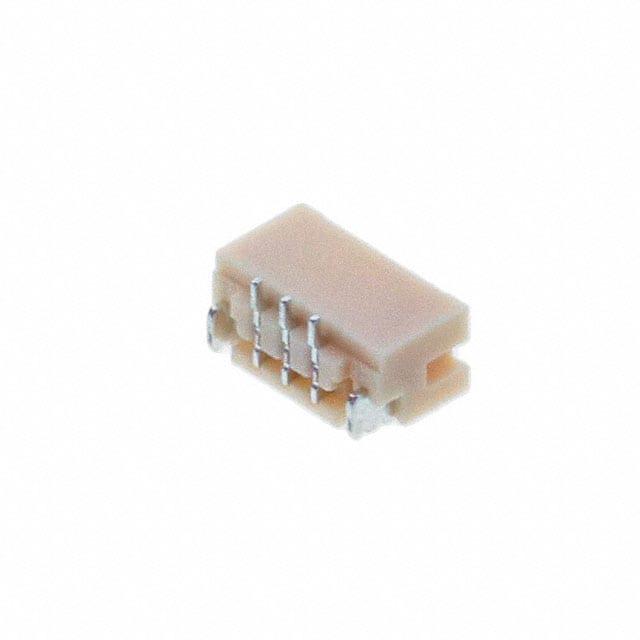

BM03B-SURS-TF (LF)(SN)

厂牌: JST
产品描述: Header,Push-Pull 800μm 1 3pin 200mA,500mA 锡 SMD,P=0.8mm 贴片安装 4.6mm(长度)
供应商型号: UA-BM03B-SURS-TF (LF)(SN)
供应商: 海外现货
标准整包数: 2500
JST 矩形连接器 - 针座 - 公插针 BM03B-SURS-TF (LF)(SN)

BM03B-SURS-TF (LF)(SN)概述


    产品简介


    SUR CONNECTOR 是一种高密度、超细线适用的断开式绝缘位移连接器(IDC)。这类连接器的设计旨在减少占用空间的同时保持高性能,广泛应用于消费电子、通信设备、工业自动化和汽车电子等领域。
    主要功能
    - 高密度设计:0.8mm间距,适用于超细导线
    - 断开式设计:方便维护和更换
    - 绝缘位移接触方式:无需剥线即可实现导线连接
    应用领域
    - 消费电子:如手机、平板电脑
    - 通信设备:如路由器、交换机
    - 工业自动化:如PLC、传感器
    - 汽车电子:如ECU、车载娱乐系统

    技术参数


    | 参数 | 规格 |

    | 电流等级 | 0.5A AC, DC (AWG #32)
    0.2A AC, DC (AWG #36) |
    | 电压等级 | 30V DC |
    | 温度范围 | -25℃至+85℃(包括温度上升) |
    | 接触电阻 | 初始值:≤20mΩ
    环境测试后:≤40mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 耐压 | 200VAC/分钟 |
    | 导线适用范围 | 导体尺寸:AWG #32, #36
    导体:7股,镀锡铜合金
    绝缘外径:0.39mm |

    产品特点和优势


    SUR CONNECTOR 系列的优势在于其紧凑的设计和高密度连接能力。凭借三重夹紧结构和双U型槽绝缘位移部分,它能够轻松处理超细导线。此外,该系列连接器在侧入式和顶入式布局上的紧凑尺寸使其适用于空间有限的应用场景。与传统1.0mm间距的连接器相比,其在电路板上占用的空间减少了34%,为设计师提供了更大的自由度来优化产品布局。

    应用案例和使用建议


    应用案例:
    在汽车电子应用中,例如车内信息娱乐系统,SUR CONNECTOR可以用于连接车载传感器和中央处理器之间的信号传输。由于这些系统的复杂性和对可靠性要求极高,这种高密度、低占位面积的连接器可以帮助简化布线,提高系统集成度。
    使用建议:
    - 在安装时应注意避免过度弯曲或折断导线,以确保连接器的良好接触和延长使用寿命。
    - 进行电气测试前,确认连接器与导线的正确匹配,确保安全可靠。

    兼容性和支持


    该系列连接器与标准PCB板兼容,且提供多种型号和颜色选择,满足不同应用场景的需求。JST公司还为客户提供详尽的技术支持文档和专业的售后维护服务,确保客户能够在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线难以插入 | 确认导线尺寸符合规格,检查是否有弯曲或损伤 |
    | 插拔次数过多导致松动 | 参考安装指南进行检查和重新固定 |
    | 使用过程中出现高温 | 确认导线规格是否符合要求,避免过载 |

    总结和推荐


    SUR CONNECTOR 是一款优秀的连接器,具有高密度、高可靠性等特点,特别适合于空间受限和对性能要求高的应用场景。其独特的绝缘位移接触方式、紧凑的设计以及广泛的适用范围使其成为许多现代电子产品设计的理想选择。根据以上各方面综合考虑,强烈推荐该系列产品给需要高性能连接解决方案的设计工程师们。

BM03B-SURS-TF (LF)(SN)参数

参数
颜色 -
触头镀层 - 配接
间距-配接 800μm
类型 Header,Push-Pull
排数 1
触头镀层厚度 - 配接 -
针脚数 3pin
防护等级 -
额定电流 200mA,500mA
长*宽*高 4.6mm(长度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM03B-SURS-TF (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM03B-SURS-TF (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM03B-SURS-TF (LF)(SN) BM03B-SURS-TF (LF)(SN)数据手册

BM03B-SURS-TF (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
