WC-WPJM

产品分类: 线缆工具
厂牌: JST

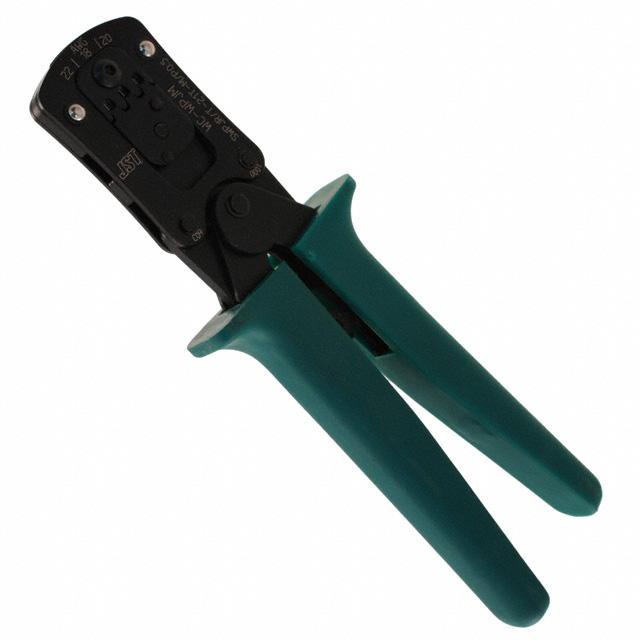

产品描述: JST 手动压线钳 WC系列, 用于SWPJR 触点,SWPJT 触点, 线规0.5mm²
供应商型号: 455-2465-ND
供应商: Digi-Key
标准整包数: 1
JST 线缆工具 WC-WPJM

WC-WPJM概述

    # WPJ Connector 技术手册

    产品简介


    WPJ Connector 是一款防水型可拆卸式压接连接器,具有5.0mm的间距。该连接器的主要功能是实现电连接,并且能够在防水和非防水条件下使用。通过安装橡胶零件,可以在非防水条件下将其转变为防水连接器。这些连接器主要用于电子设备、汽车工业以及其他需要高可靠性和耐用性的领域。

    技术参数


    以下是WPJ Connector的关键技术参数:
    - 电流额定值:7A AC, DC (AWG #18)
    - 电压额定值:300V AC, DC
    - 温度范围:-25°C 至 +85°C(包括施加电流时的温升)
    - 接触电阻:初始值 ≤ 10mΩ;环境测试后 ≤ 20mΩ
    - 绝缘电阻:≥ 1,000 MΩ
    - 耐压:1,500V AC/min
    - 适用线缆:导体尺寸:AWG #22至#18;绝缘外径:2.32mm至2.83mm,1.52mm至2.03mm
    - 防水等级:JIS C 0920 等级7(IEC 60529 IPX7)

    产品特点和优势


    WPJ Connector 的主要特点是其防水性能和紧凑设计。其防护等级达到IPX7,可以在恶劣环境中稳定工作。此外,内锁系统和接触部分不易变形的设计保证了连接的可靠性。独特的控制键系统使其易于安装和维护。
    独特功能
    - 防水性能:通过严格的防水测试,确保在水下环境中正常工作。
    - 控制键系统:便于识别和快速插拔。
    - 内锁系统:提高连接稳定性。
    - 紧凑设计:适合空间受限的应用环境。

    应用案例和使用建议


    应用案例
    WPJ Connector 广泛应用于汽车电子系统、家用电器以及工业自动化等领域。例如,在汽车中,它们用于连接各种传感器和控制系统,以确保车辆在复杂环境下仍能保持良好的通信性能。
    使用建议
    1. 安装前检查:确保安装前所有部件无损坏,尤其是密封件。
    2. 正确的线缆选择:根据电气需求选择合适的线缆,以确保良好的电气性能。
    3. 定期维护:在长期使用后,建议进行定期维护,以确保其防水性能。

    兼容性和支持


    WPJ Connector 支持标准的电气连接器接口,可以与其他标准连接器和设备兼容。厂商提供了详细的安装指南和技术支持服务,包括在线文档、电话咨询和现场培训。用户可以通过联系 JST 获取更多支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器是否有异物或者损坏,必要时更换新的连接器。 |
    | 密封效果不佳 | 确保密封件正确安装,并且没有损坏。 |
    | 插拔困难 | 使用专用的压接工具进行压接,确保接触良好。 |

    总结和推荐


    WPJ Connector 凭借其出色的防水性能、可靠的电气连接和紧凑的设计,成为市场上非常受欢迎的产品之一。其广泛的应用范围和强大的技术支持使其成为许多行业的首选。对于需要在恶劣环境中保持稳定工作的项目,强烈推荐使用WPJ Connector。

WC-WPJM参数

参数
零件状态 在售
包装方式 盒装

WC-WPJM厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

WC-WPJM数据手册

厂牌 PDF简要描述 下载
JST 线缆工具 JST WC-WPJM WC-WPJM数据手册

WC-WPJM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 769.236 ¥ 6375.0434
5+ $ 743.5979 ¥ 6162.5678
10+ $ 717.9567 ¥ 5950.0663
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6375.04
