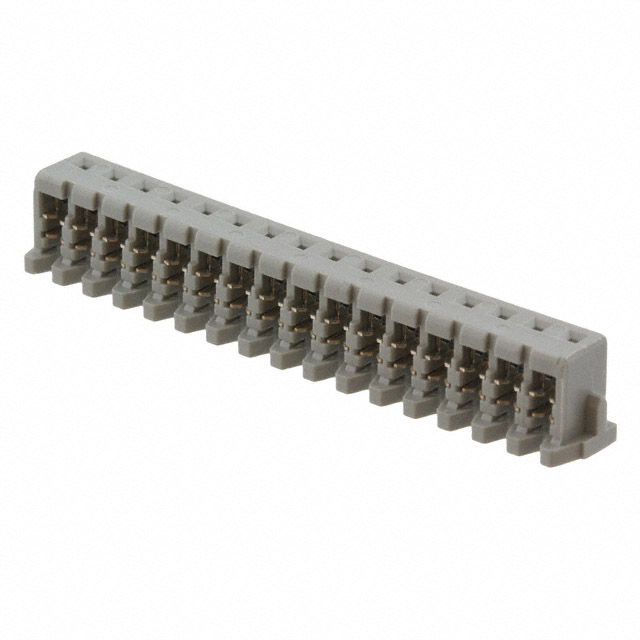

16KR-6H-P

厂牌: JST
产品描述: 26 AWG Socket 2mm 1 16pin 锡 灰色 IDC 导线安装,自由悬挂,通孔安装 34mm(长度)*5.15mm(高度)
供应商型号: 2399132
供应商: element14
标准整包数: 10
JST 矩形连接器 - 自由悬挂/面板安装 16KR-6H-P

16KR-6H-P概述

    KR 连接器技术手册解析

    产品简介


    KR 连接器是一种间距为2.0mm的可断开式绝缘位移连接器(IDC),适用于广泛范围的电子设备,如录像机、摄像机、汽车音响系统和通信设备等。这款连接器以其小巧紧凑的设计而闻名,特别适合需要高度集成和轻薄化设计的应用场景。

    技术参数


    - 电流额定值:交流、直流1.0A (AWG #26)
    - 电压额定值:交流、直流100V
    - 温度范围:-25°C至+85°C(包括电气电流施加时的温升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:≥1,000MΩ
    - 耐压:800VAC/分钟
    - 适用导线:UL1571, 1061 (AWG #28, #26)
    - 适用面板厚度:0.8至1.6mm
    - 尺寸:6.9mm (安装高度) / 4.8mm (厚度)

    产品特点和优势


    1. 低安装高度:仅6.9mm,适合需要空间优化的应用。
    2. 紧凑设计:厚度仅4.8mm,适用于超薄型设计。
    3. 双叶折叠接触结构:提供更可靠的电气连接。
    4. 双U形槽绝缘位移部分:简化电线插入过程。
    5. 兼容性:与PH压接式连接器兼容。
    6. 表面贴装型号(SMT):方便自动化生产。

    应用案例和使用建议


    应用案例:
    - 摄像机:用于连接图像传感器和控制板。
    - 汽车音响系统:用于连接音频模块和主控制器。
    - 通信设备:用于连接不同子系统的信号传输。
    使用建议:
    - 在组装过程中要特别注意连接器的安装高度和厚度,确保正确对齐。
    - 在选择电线时,应确保电线符合UL1571和1061标准,以保证连接器的正常工作。
    - 在高温环境下使用时,应考虑到温升的影响,确保连接器的安全性。

    兼容性和支持


    - 兼容性:该连接器与PH压接式连接器及CR和KRD绝缘位移连接器的屏蔽头是互换的。
    - 支持:详细规格和安装指南可参考技术手册末尾的通用说明和注意事项。对于其他细节问题,请联系JST获取更多信息。

    常见问题与解决方案


    - 问题:连接器在高温下接触电阻变大。
    - 解决办法:确认使用的电线符合UL1571和1061标准,并在高温环境下进行充分的测试和验证。
    - 问题:连接器在高频信号传输时出现干扰。
    - 解决办法:检查连接器的安装高度和厚度是否正确,确保没有外部因素影响信号传输。

    总结和推荐


    KR连接器以其紧凑的设计、稳定的电气性能和广泛的兼容性,在各种应用场合中表现出色。特别是其低安装高度和多电路选项,使其成为追求高集成度和轻薄化设计的理想选择。建议在设计新的电子产品或进行现有产品的升级时优先考虑使用此款连接器。

16KR-6H-P参数

参数
类型 Socket
间距 2mm
针脚数 16pin
触头镀层
触头镀层厚度 -
电缆端接 IDC
排数 1
颜色 灰色
线规 26 AWG
长*宽*高 34mm(长度)*5.15mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

16KR-6H-P厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

16KR-6H-P数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 16KR-6H-P 16KR-6H-P数据手册

16KR-6H-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.9776
25+ ¥ 4.7736
50+ ¥ 4.6716
100+ ¥ 4.38
250+ ¥ 3.98
500+ ¥ 3.59
库存: 7735
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.77
