首页  >  产品百科  >  WC-PUD2

WC-PUD2

产品分类: 线缆工具
厂牌: JST

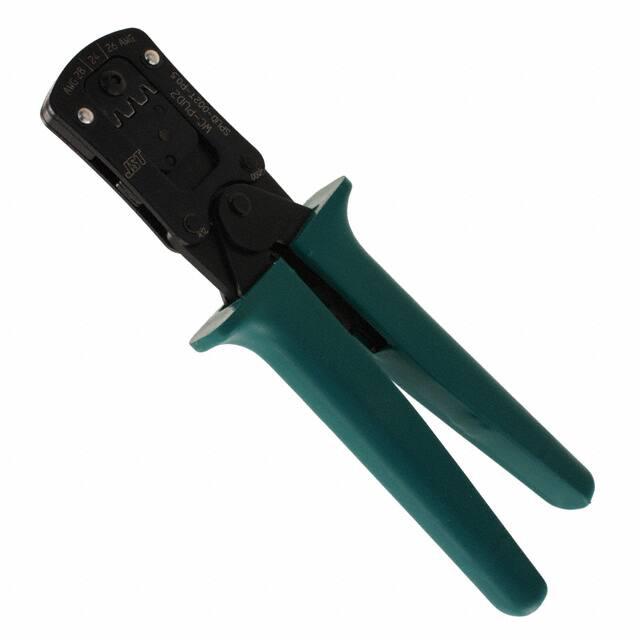

产品描述: JST 手动压线钳, 用于PUD 压接插座, 适合SPUD Contacts
供应商型号: 2072145
供应商: element14
标准整包数: 1
JST 线缆工具 WC-PUD2

WC-PUD2概述

    PUD Connector 技术手册

    产品简介


    PUD连接器是一种板对线连接器,专为2.0毫米间距设计,采用压接方式和双排结构。它具有稳固的锁定装置,能够实现低插入力,在振动、夹持和干电路条件下仍能保持稳定的电连接。此外,即使在头部被外壳包围的情况下,也可以通过解锁装置轻松拆卸,这使其在多种复杂环境中具有广泛的适用性。

    技术参数


    - 额定电流: 3A(AC,DC)(适用于AWG #22)
    - 额定电压: 250V(AC,DC)
    - 工作温度范围: -25°C 至 +85°C(含电气电流引起的温度上升)
    - 接触电阻: 初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻: ≥1000MΩ
    - 耐压: 800V AC/min
    - 适用导线: 001型/AWG #26至#22;002型/AWG #28至#24
    - 认证标准: 符合RoHS标准

    产品特点和优势


    1. 高可靠性接触: 确保稳定的电连接。
    2. 优越的操作性: 低插入力,便于安装。
    3. 安全锁定结构: 即使在复杂环境中也能确保连接器稳定。
    4. 极化键: 可以防止错误插接,确保正确安装到PCB板上。

    应用案例和使用建议


    PUD连接器广泛应用于各种电子产品中,如通讯设备、工业控制、医疗设备等领域。具体使用建议如下:
    - 在设计PCB时,注意预留足够的空间来适应连接器的尺寸。
    - 使用合适的压接工具进行压接,确保良好的电气连接。
    - 避免在高湿度环境下长时间使用,以防影响绝缘性能。

    兼容性和支持


    PUD连接器与其他电子元件具有良好的兼容性,但具体的兼容性可能取决于具体的安装要求。制造商提供详细的安装指南和支持服务,用户可联系JST获取更多详情。

    常见问题与解决方案


    1. 如何正确安装PUD连接器?
    - 确保使用合适的压接工具,并按照制造商提供的安装指南进行操作。
    2. 如何检查连接器的接触电阻?
    - 使用万用表测量,确保接触电阻在规定的范围内。
    3. 如何处理过热问题?
    - 检查安装是否正确,确认负载不超过规定值,避免长时间过载使用。

    总结和推荐


    PUD连接器以其高可靠性、优越的操作性和安全的锁定结构在多种应用场景中表现出色。特别是在需要可靠电气连接和复杂环境下的应用中,其表现尤为突出。我们强烈推荐使用此产品,特别是对于追求高性能和稳定性需求的应用场合。
    总的来说,PUD连接器是您的理想选择,具备卓越的性能和可靠性,可满足您的多样化需求。

WC-PUD2参数

参数
零件状态 在售
包装方式 盒装

WC-PUD2厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

WC-PUD2数据手册

厂牌 PDF简要描述 下载
JST 线缆工具 JST WC-PUD2 WC-PUD2数据手册

WC-PUD2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3978.49
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3978.49
