VLP-04V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 4路, 6.2mm节距, 2行
供应商型号: 26M-VLP-04V-1
供应商: 云汉优选
标准整包数: 1

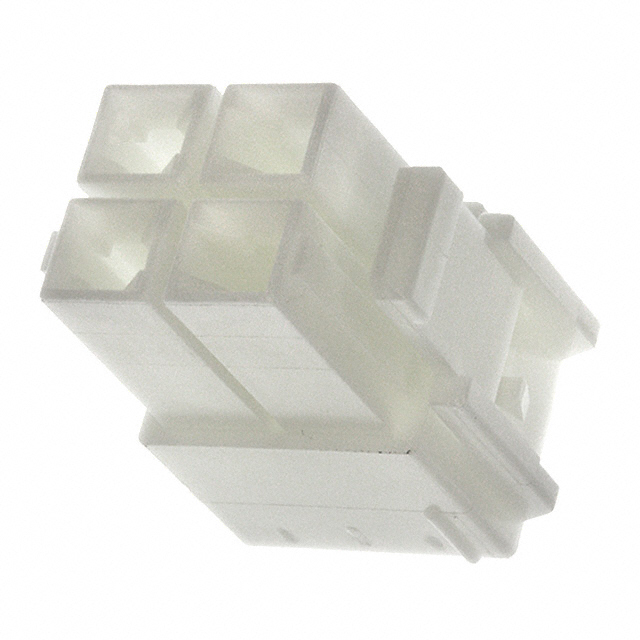

JST 矩形连接器 - 外壳 VLP-04V-1

VLP-04V-1概述

    VL连接器(高电流类型)技术手册解析

    1. 产品简介


    VL连接器是一种适用于大电流传输的连接器系统,型号为6.2 mm间距。该连接器专为实现大电流电路的可靠连接而设计,采用高性能材料制造,能够在高载流能力的情况下保持良好的电气性能和机械强度。VL连接器可以用于线对线和线对板的应用,广泛应用于电力系统、工业控制、通讯设备和汽车电子等领域。

    2. 技术参数


    - 电路数:支持2至4个电路,包括单排和双排配置。
    - 接线尺寸(AWG):适用范围从12号到20号。
    - 额定电流:23A交流/直流。
    - 额定电压:600V交流/直流。
    - 温度范围:-25°C至+90°C(包括电流热效应)。
    - 接触电阻:初始值≤7mΩ,测试后≤10mΩ。
    - 绝缘电阻:最小值1,000 MΩ。
    - 耐压:2,000V AC/分钟。
    - 适用电线直径:0.5至3.5平方毫米。
    - 适用面板厚度:0.5至2.0毫米。

    3. 产品特点和优势


    VL连接器的主要特点是其卓越的大电流传输能力。通过采用高导电材料,确保了大电流线路连接的可靠性。此外,其独特的锁紧结构(内锁和外锁)保证了在高电流条件下连接器的稳定性和安全性。这些特性使得VL连接器在电力传输和配电系统中具有广泛的适用性。

    4. 应用案例和使用建议


    VL连接器通常应用于需要大电流传输的场合,如电动汽车充电系统、工业自动化设备和太阳能发电系统等。对于用户来说,应根据具体的电流需求选择合适的电路数量和接线尺寸。例如,在大电流应用中,应优先考虑23A额定电流的产品。同时,建议在安装前检查面板的强度,以确保孔洞不会影响结构稳定性。

    5. 兼容性和支持


    VL连接器的设计允许与多种电气组件兼容,尤其是在需要大电流传输的应用中。制造商提供了详细的安装指导和售后服务支持,用户可以通过联系JST公司获取更多技术支持。RoHS2合规性也确保了产品的环保性。

    6. 常见问题与解决方案


    - 问题:接触不良。
    - 解决方案:确认所有电线均已正确连接并固定到位,确保电线尺寸符合要求。
    - 问题:绝缘失效。
    - 解决方案:检查绝缘材料是否损坏,如有必要更换新的绝缘材料。
    - 问题:连接器无法锁定。
    - 解决方案:确保锁紧结构已正确安装,检查是否有异物阻碍锁紧过程。

    7. 总结和推荐


    综上所述,VL连接器以其出色的电流传输能力和稳定的机械性能,在高电流应用领域表现出色。对于需要大电流传输的用户,这款连接器是值得推荐的选择。其坚固耐用的设计和多样化的电路配置,使其能够适应各种严苛的工作环境。总之,VL连接器是一款值得信赖的高品质电子元器件产品。

VLP-04V-1参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Latch Lock,Plug
长*宽*高 15mm*24mm*24mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

VLP-04V-1厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VLP-04V-1数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST VLP-04V-1 VLP-04V-1数据手册

VLP-04V-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.378
10+ ¥ 1.1349
100+ ¥ 0.9648
500+ ¥ 0.8975
1000+ ¥ 0.839
库存: 3839
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 1.37
直接购买
加入购物车
