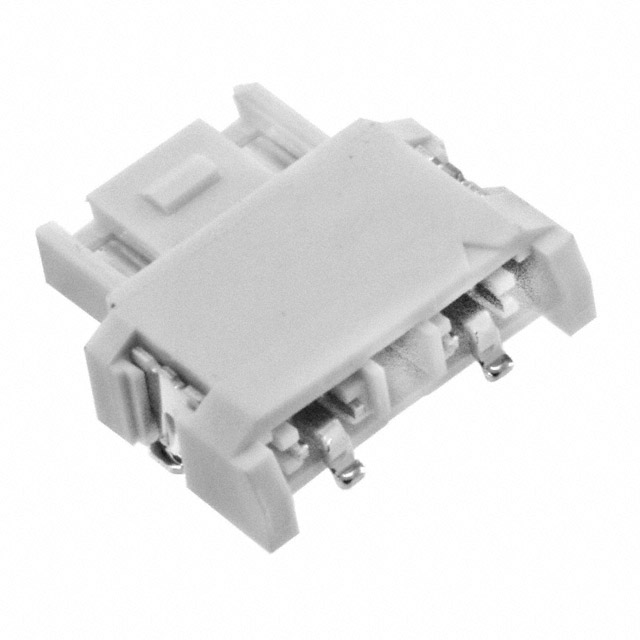

02P-LEBSS-TF

厂牌: JST
产品描述: Conn Wire to Board HDR 2 POS 4mm Solder RA Side Entry SMD T/R
供应商型号: 455-02P-LEBSS-TFCT-ND
供应商: Digi-Key
标准整包数: 1
JST 固态照明连接器 - 配件 02P-LEBSS-TF

02P-LEBSS-TF概述

    电子元器件产品技术手册

    产品简介


    本产品是一款专为LED照明设计的低高度连接器——J.S.T. MFG. CO., LTD.的LEB连接器。这类连接器主要用于LED灯(B to B连接),具有4.0mm的插针间距,非常适合用于印刷电路板上的LED模块。该连接器的设计旨在考虑LED设备的发光性能,通过采用低高度设计(2.7mm)来实现空间节约,并能有效应对由于温度变化导致的电路板变形问题。

    技术参数


    - 额定电流:3A(交流/直流)
    - 电压等级:300V(交流/直流)
    - 工作温度范围:-55°C至+105°C(包括电流应用时的温度上升)
    - 接触电阻:初始值/最大20mΩ;环境测试后/最大40mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐压:1,700V(交流,持续1分钟)
    - 适用线材:导体尺寸/AWG#26至AWG#22;绝缘外径/直径0.95至1.3mm
    - 电路数量:1&2个电路
    - 进入方向:水平方向

    产品特点和优势


    LEB连接器在设计上采用了吸收型错位机制,适用于PCB布局,并具备防止错误插入的功能。它的叉式接触结构能够提供高接触压力,在面对由于热胀冷缩引起的电路板变形时仍能保持稳定的接触性能。此外,该连接器特别设计用于LED灯的B到B连接,有助于实现更紧凑的设计。

    应用案例和使用建议


    LEB连接器主要用于印刷电路板上的LED模块连接。例如,可以应用于汽车内部照明、室内装饰灯及户外照明装置。为了确保最佳效果,建议在安装过程中仔细检查电路板对齐情况,以避免因板间对齐不当而引起的问题。

    兼容性和支持


    该产品与符合JIS C 8121-2-2-2009 (IEC 60838-2-2-2006)标准的灯座配件兼容,但并不完全对应该标准的所有要求。制造商提供了不同型号的产品,包括插头和插座,能够满足不同的连接需求。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查接触面是否有污物或损坏,必要时进行清洁或更换部件。
    - 问题:插拔困难
    - 解决方案:确认安装角度正确,插头与插座间的公差应适中,过紧可能需要调整。
    - 问题:额定电流超标
    - 解决方案:选择合适的电线规格,并确保电流不超过规定值。

    总结和推荐


    总体来看,LEB连接器在设计和功能方面均表现出色,特别是在低高度和稳定接触性能方面有着显著的优势。对于寻求紧凑且可靠的LED模块连接解决方案的应用场合,这款连接器是一个值得考虑的选择。推荐用于需要高效散热和良好电磁屏蔽的应用中。
